NVIDIA Titan V显卡拆解：211亿晶体管堆出巨型怪物

NVIDIA近日突然发布了第一款基于下代12nm Volta架构核心的显卡Titan V(此前的Tesla V100是计算卡)，轻轻松松成为地球上最强大的显卡。

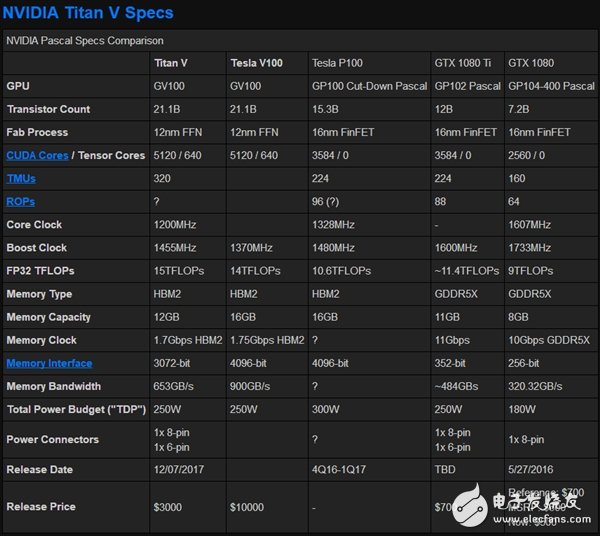

Titan V基于最高规格的GV100核心，集成211亿个晶体管，拥有5120个CUDA核心、640个Tensor核心、320个纹理单元，核心频率1200-1455MHz，单精度浮点性能15TFlops，同时搭配3072-bit 12GB BHM2显存，等效频率1.7GHz，带宽653GB/s，热设计功耗250W(8+6针供电)，要价高达3000美元。

Titan V外观上看起来和此前的高端卡差不多，那内部又是什么样子呢?GamersNexus很快就满足了我们的好奇心。

包装盒挺朴素，显卡整体造型也很熟悉，但新的金色配色十分耀眼。

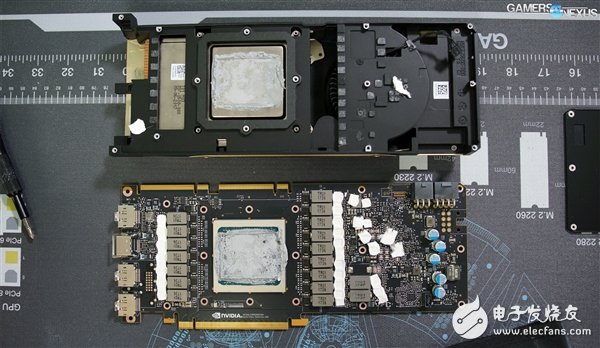

散热器还是真空腔均热板加涡轮风扇，但造型略有变化，主要是配合新的PCB电路。

这就是PCB本尊。四颗HBM2显存与GPU芯片整合封装在一起，尽管这样大大节省了面积，但如此高端卡需要强大的供电电路辅助，整体一共16相，每路搭配一个飞兆半导体MOSFET，长度依然是标准的26.7厘米。

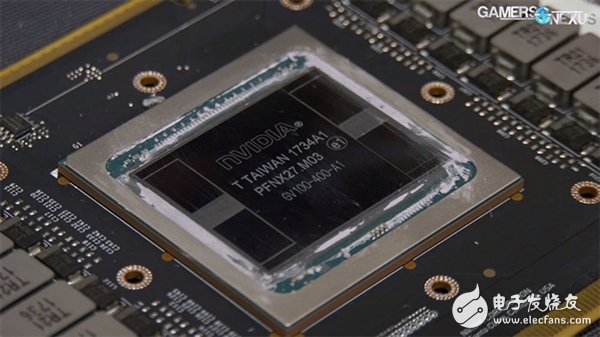

硕大的核心，编号GV100-400-A1。注意四颗HBM2显存与GPU之间都用环氧树脂涂满，因此再涂抹散热硅脂的时候会更方便。

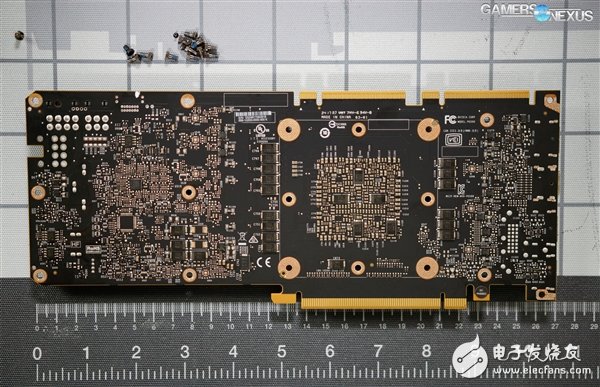

PCB背面，套用一个习惯用词就是密密麻麻。这用料和做工，看着就是一种享受。

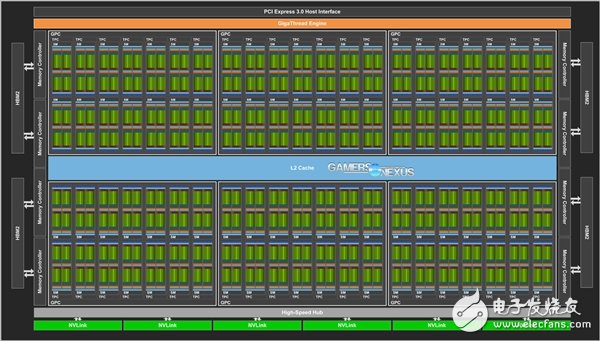

顺便再看看核心布局图和SM单元布局图：
