带2SC2539的15W FM射频放大器电路

这是一个基于射频功率晶体管2SC2539的15W调频射频放大器电路。

2SC2539 是一款硅 NPN 外延平面型晶体管，专为 VHF 频段移动无线电应用中的射频功率放大器而设计。

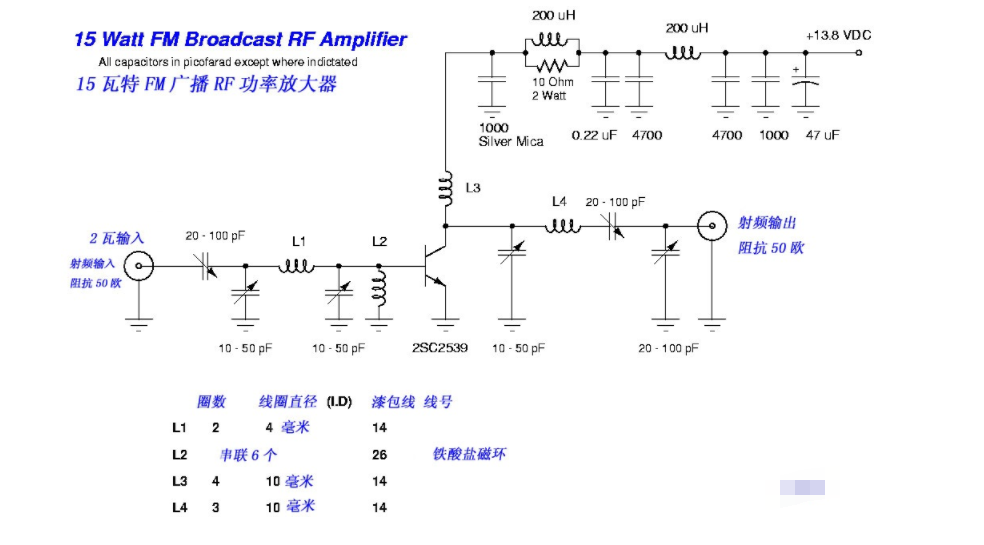

调频射频放大器电路图：

线圈规格：

L1：2T线圈直径：4mm

L2：串联6个环形

L3：4T线圈直径：10mm

L1：3T线圈直径：10mm

特征

高功率增益：Gpe 》= 14.5 dB at Vcc=13.5V， Pout = 14W and f=175MHz

发射器镇流器结构和金金属化，具有高可靠性和良好性能

带法兰的低热阻陶瓷封装

工作在Vcc=15.2V， Pout=18W， f=175MHz， Tc=25 0 C时能承受大于20:1的负载VSWR
