FM无线麦克风的电路图分享

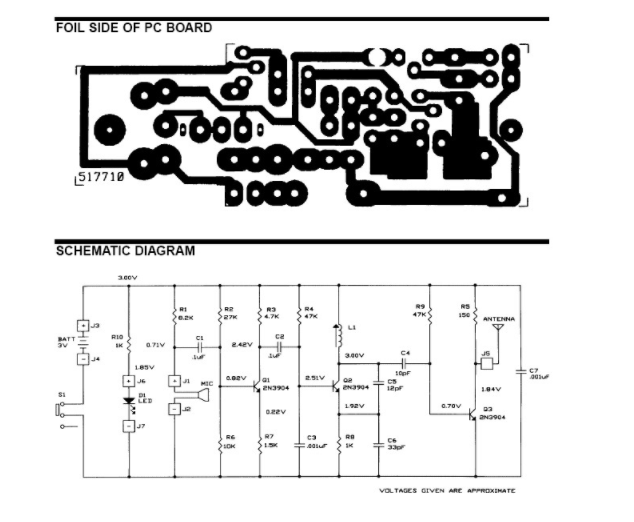

下面是FM无线麦克风的电路图和PCB布局：

FM广播频段的频率范围为90MHz（MHz=兆赫兹或每秒9000万个周期）。由于FM麦克风具有可变调谐电路，因此可以将其调谐到本地FM广播频段的安静位置，以获得最佳接收效果。当小型麦克风元件被声音击中时，它会将音频转换为通过电阻器R1的电流变化（参见示意图）。

这种电变化被放大并最终对发射器进行频率调制。FM麦克风的传输范围约为100英尺，具体取决于天线的效率（是否正确调谐）和FM无线电接收器的质量。

获取FM收音机并将其调离任何FM电台。您应该只听到噪音而不听到任何节目。将设备放置在距离收音机约2英尺的地方，麦克风朝向收音机扬声器。取下泡沫罩，用调谐棒调谐射频线圈，听收音机的啸叫声。这表明您已将发射机调到FM无线电频率。将发射器远离收音机，直到啸叫声消失。对着麦克风说话，你应该在收音机里听到你的声音。如果您的声音通过收音机失真，请轻声说话（您过度调制）。调整时将泡沫盖推到外壳上。

让朋友收听广播，然后将发射机移到100英尺外。您的声音仍应通过收音机听到。要获得更远的距离，请添加更长的天线。
