控制DS26528和DS26524的发送脉冲

摘要：当需要增加网络保护元件，或需要通过连接器和其它PCB路由信号时，常常需要调整发送信号波形。DS26528和DS26524能够对输出脉冲进行细小的或重要的调整。本应用笔记介绍了访问工厂测试寄存器、调整发送信号波形的方法，以满足多种应用需求。

T1和E1发送波形的可编程段

通过DS26528和DS26524的内部寄存器，可以对发送脉冲的两个主要属性进行控制：幅度和定时。T1和E1发送脉冲分为几段，每段都可以单独控制，以提供所要求的信号波形。图1显示了T1脉冲的分段，以及控制每一段的寄存器。图2为E1脉冲的类似信息。

T1和E发送波形的幅度控制

控制DS26528和DS26524发送脉冲幅度的方式有以下两种：

• 调整DAC增益
  利用L1TXLAE寄存器的DAC[3:0]位可同时对T1或E1电平进行正向和负向调整。
• 局部波形电平调整
  通过Level Adjustment寄存器中的WLA[3:0]位，可对波形的特定段进行微调。电平调整的步长与设置的DAC增益成比例。如果DAC增益提高10%，则步长也相应增加10%。

T1和E1发送波形计定时控制

DS26528和DS26524发送脉冲的定时由Level Adjustment寄存器的CEA[2:0]位控制，可以正向或负向调整各个边沿，增量为TCLK的1/32。

一般性建议

调整DAC增益是控制发送脉冲幅度的最简单方法，因为只修改一个寄存器便可以控制整个波形。在进行波形调整时首先调整DAC增益，然后再调整各个独立的Level Adjustment寄存器(如果需要的话)，以获得满足要求的波形，这样可以使总的调整步骤最少。

DAC的最大输出将受VDD的影响，VDD较低时，也许很难达到最大DAC增益设置。改变VDD也会影响线驱动器输出级的最大电压。

负值不用带符号的整数表示，MSB是标志位，LSB代表幅度，与符号无关。例如，-3在WLA[3:0]寄存器中表示为1011b (第3位为1代表负数，接下来三位011是数值大小：3)，而不是1101b (4位带符号整数)。


图1. T1脉冲分段控制

T1脉冲分段控制

• 过冲(1) -- 寄存器L1TXLAA WLA[4:0]
• 时钟沿(1CE) -- 寄存器L1TXLAA CEA[2:0]

  (1CE) = 从过冲至平台的时钟沿跳变
• 平台(2) -- 寄存器L1TXLAB WLA[4:0]
• 时钟沿(2CE) -- 寄存器L1TXLAB CEA[2:0]

  (2CE) = 从平台至下降沿时钟沿跳变
• 下冲(3) -- 寄存器L1TXLAC WLA[4:0]
• 时钟沿(3CE) -- 寄存器L1TXLAC CEA[2:0]]

  (3CE) = 下降沿至下冲(3)结束的时钟沿
• 下冲(4) -- 寄存器L1TXLAD WLA[4:0]
• 时钟沿(4CE) -- 寄存器L1TXLAD CEA[2:0]

  (4CE) = 下冲结束(3)至下冲恢复(4)的时钟沿
• 下冲(5) -- 寄存器L1TXLAC WLA[4:0]

图2. E1脉冲分段控制

E1脉冲分段控制

• 过冲(1) -- 寄存器L1TXLAA WLA[4:0]
• 时钟沿(1CE) -- 寄存器L1TXLAA CEA[2:0]

  (1CE) = 过冲至平台的时钟沿
• 平台(2) -- 寄存器L1TXLAB WLA[4:0]
• 时钟沿(2CE) -- 寄存器L1TXLAB CEA[2:0]

  (2CE) = 平台至下降沿的时钟沿跳变

注意：

EI模式中未用到寄存器L1TXAC、L1TXAD和L1TXAE。

DS26528和DS26524的LIU测试寄存器

表1提供了LIU 1的寄存器地址和说明，这些寄存器被复制为LIU 2至8； 表2提供所有LIU测试寄存器的地址。DS26524不包含LIU 5至8。

表1. LIU 1测试寄存器

Address	Abbr	Description
1008h	L1TXLAA	LIU 1 Tx Level Adjust A (Test Register)
1009h	L1TXLAB	LIU 1 Tx Level Adjust B (Test Register)
100Ah	L1TXLAC	LIU 1 Tx Level Adjust C (Test Register)
100Bh	L1TXLAD	LIU 1 Tx Level Adjust D (Test Register)
100Ch	L1TXLAE	LIU 1 Tx Level Adjust E (Test Register)

表2. LIU测试寄存器地址范围

LIU	Address Range
1	1008 - 100Ch
2	1028 - 102Ch
3	1048 - 104Ch
4	1068 - 106Ch
DS26528 Only
5	1080 - 108Ch
6	10A8 - 10ACh
7	10C8 - 10DCh
8	10E8 - 10ECh

LIU测试寄存器文件说明

下文给出了LIU 1的寄存器地址和说明。这些寄存器被复制为LIU 2至8。所有LIU测试寄存器的地址参见表2。

Register Name:	L1TXLAA
Register Description:	LIU Tx Level Adjust A (Overshoot Voltage)
Register Address:	1008H
Read/Write Function:	R/W

Bit #	7	6	5	4	3	2	1	0
Name	WLA4	WLA3	WLA2	WLA1	WLA0	CEA2	CEA1	CEA0
Default	0	0	0	0	0	0	0	0

第7位至第3位：发送波形输出电平1调整(WLA[4:0])，幅度从默认值±360mV开始调整。

第7位 = 符号位('1'表示负)
第6位至第3位 = 数值(无符号)
例如：LSB步长为24mV。

第2位至第0位：时钟沿调整(CEA[2:0])，时钟沿从默认值移动±3 32x-clk

<2> = 符号位('1'表示负)
<1:0> = 时钟沿移动32x-clk (无符号)

Register Name:	L1TXLAB
Register Description:	LIU Tx Level Adjust B (Plateau Voltage)
Register Address:	1009H
Read/Write Function:	R/W

Bit #	7	6	5	4	3	2	1	0
Name	WLA4	WLA3	WLA2	WLA1	WLA0	CEA2	CEA1	CEA0
Default	0	0	0	0	0	0	0	0

第7位至第3位：发送波形输出电平2调整(WLA[4:0])，幅度从默认值±360mV开始调整。

第7位 = 符号位('1'表示负)
第6位至第3位 = 数值(无符号)
例如：LSB步长为24mV

第2位至第0位：时钟沿调整(CEA[2:0])，时钟沿从默认值移动±3 32x-clk。

<2> = 符号位('1'表示负)
<1:0> = 时钟沿移动32x-clk (无符号)

Register Name:	L1TXLAC
Register Description:	LIU Tx Level Adjust C (Undershoot Voltage #1)
Register Address:	100AH
Read/Write Function:	R/W

Bit #	7	6	5	4	3	2	1	0
Name	WLA4	WLA3	WLA2	WLA1	WLA0	CEA2	CEA1	CEA0
Default	0	0	0	0	0	0	0	0

第7位至第3位：发送波形输出电平3调整(WLA[4:0])。在±360mV范围内调整默认幅度。

第7位 = 符号位('1'表示负)
第6位至第3位 = 数值(无符号)
例如：LSB步长为24mV

第2至0：时钟沿调整(CEA[2:0])。时钟沿从默认值移动±32x-clk。

<2> = 符号位('1'表示负)
<1:0> = 时钟沿移动32x-clk (无符号)

Register Name:	L1TXLAD
Register Description:	LIU Tx Level Adjust D (Undershoot Voltage #2)
Register Address:	100BH
Read/Write Function:	R/W

Bit #	7	6	5	4	3	2	1	0
Name	WLA4	WLA3	WLA2	WLA1	WLA0	CEA2	CEA1	CEA0
Default	0	0	0	0	0	0	0	0

第7位至3：发送波形输出电平4调整(WLA[4:0])，幅度从默认值±360mV开始调整。

第7位 = 符号位('1'表示负)
第6位至第3位 = 数值(无符号)
例如： LSB步长为24mV

第2至0：时钟沿调整(CEA[2:0])。时钟沿从默认值移动±3 32x-clk。

<2> = 符号位('1'表示负)
<1:0> = 时钟沿移动32x-clk (无符号)

Register Name:	L1TXLAE
Register Description:	LIU Tx Level Adjust E (Undershoot Voltage #3)
Register Address:	100CH
Read/Write Function:	R/W

Bit #	7	6	5	4	3	2	1	0
Name	WLA4	WLA3	WLA2	WLA1	WLA0	CEA2	CEA1	CEA0
Default	0	0	0	0	0	0	0	0

第7位至4：发送波形输出电平5调整(WLA[3:0])，幅度从默认值±180mV开始调整。

第7位 = 符号位('1'表示负)
第6位至第4位 = 数值(无符号)
例如：LSB步长为24mV

第3位至第0位：DAC增益调整(DAC[3:0])，修改DAC增益的设置如下。

0000 - nominal DAC gain (default)

0001 - DAC gain +2.6%

0010 - DAC gain +5.3%

0011 - DAC gain +8%

0100 - DAC gain +11.1%

0101 - DAC gain +14.2%

0110 - DAC gain +17.7%

0111 - DAC gain +21.3%

1000 - DAC gain -2.2%

1001 - DAC gain -4.88%

1010 - DAC gain -7.11%

1011 - DAC gain -8.88%

1100 - DAC gain -11.11%

1101 - DAC gain -12%

1110 - DAC gain -15.1%

1111 - DAC gain -16.4%

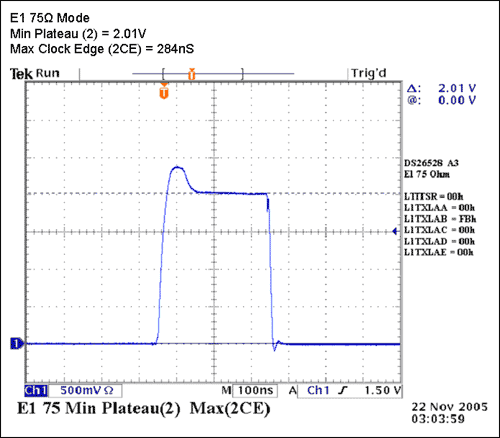

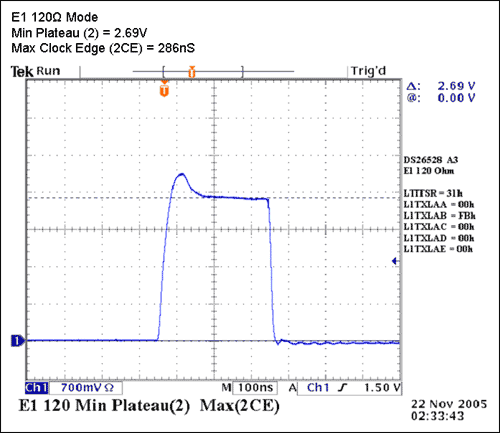

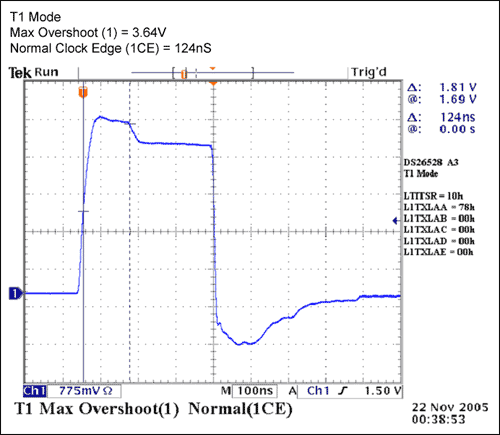

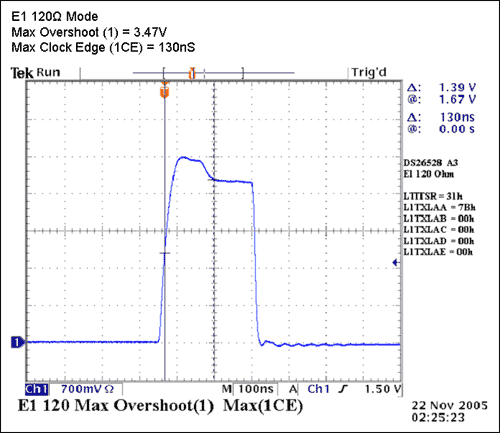

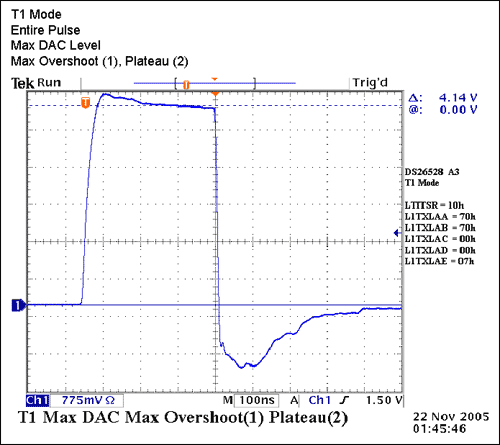

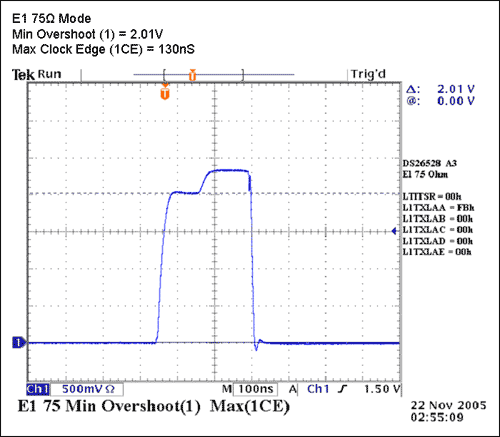

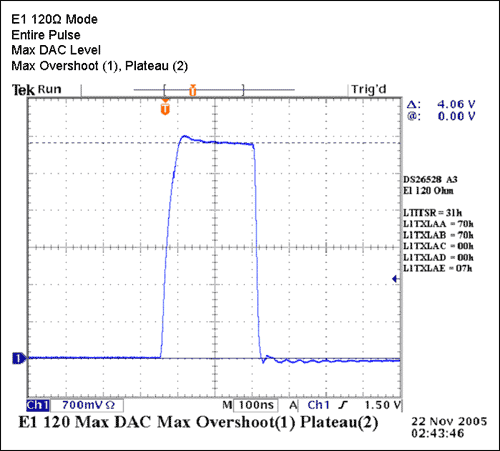

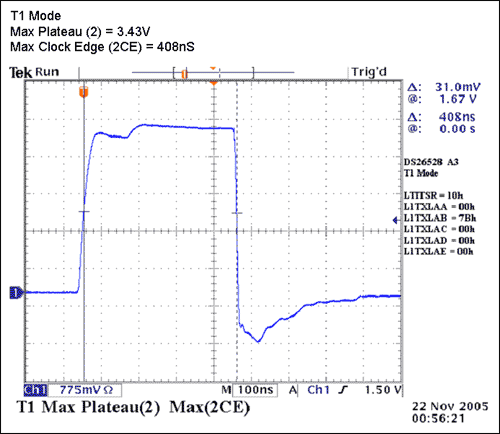

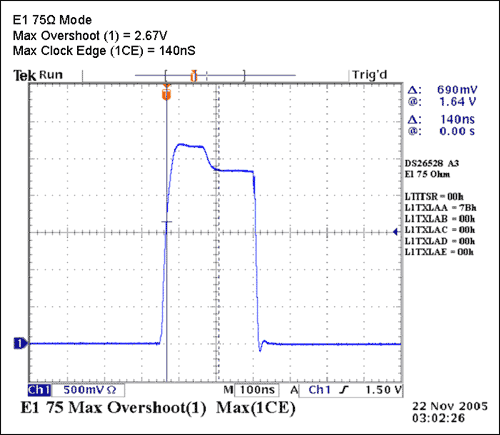

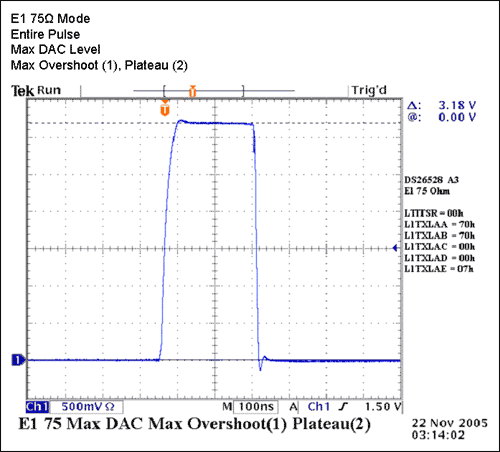

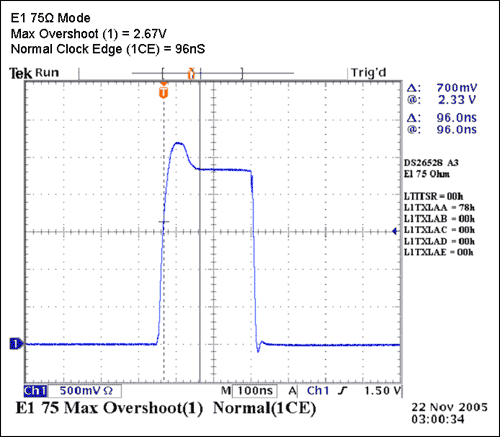

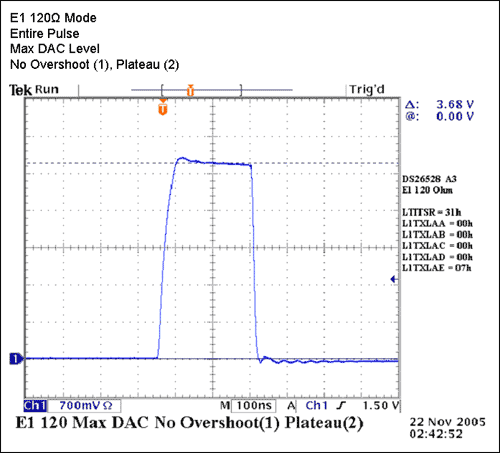

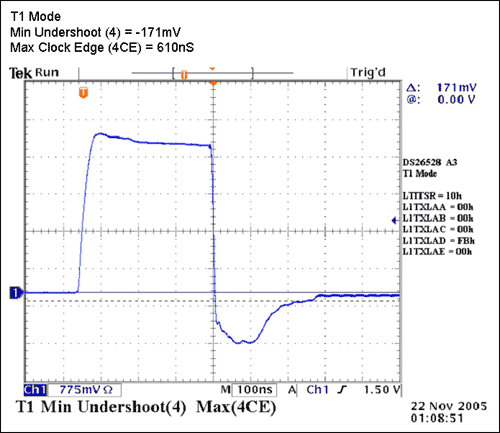

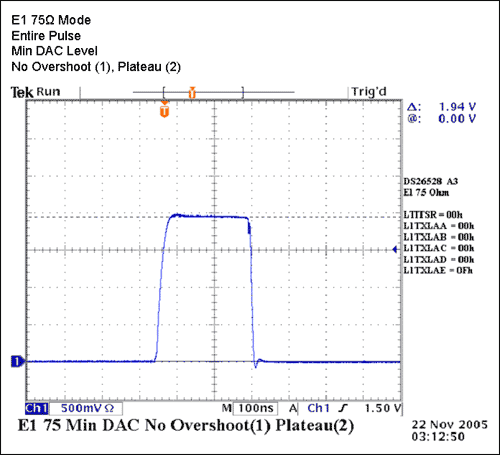

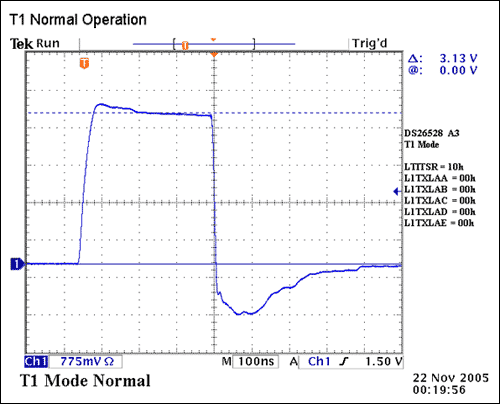

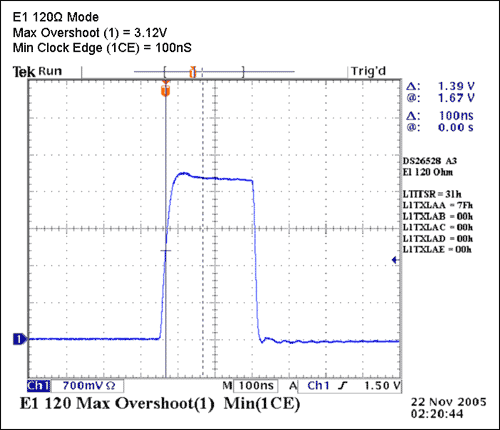

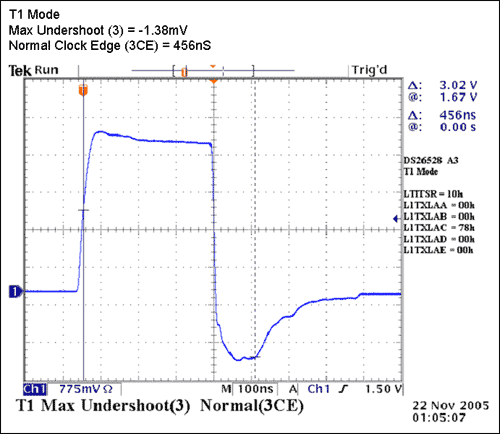

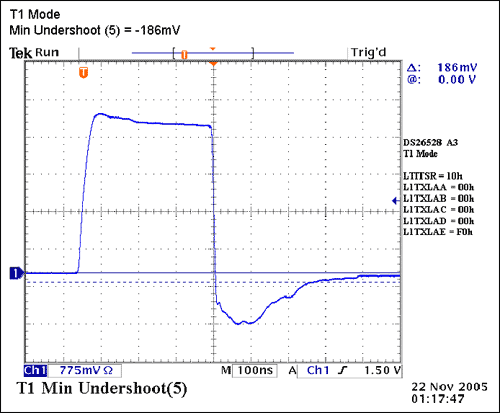

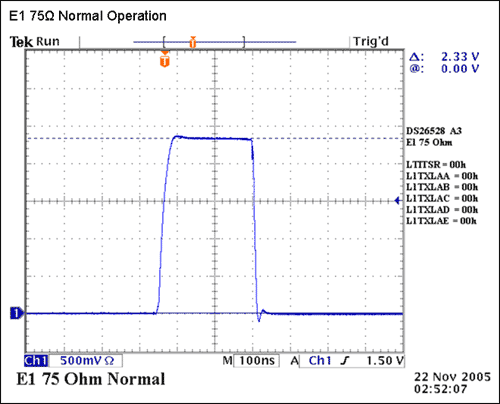

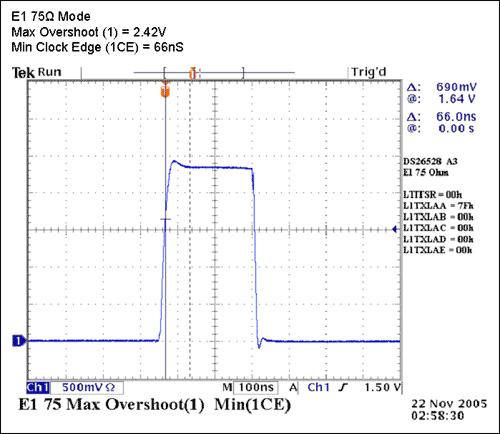

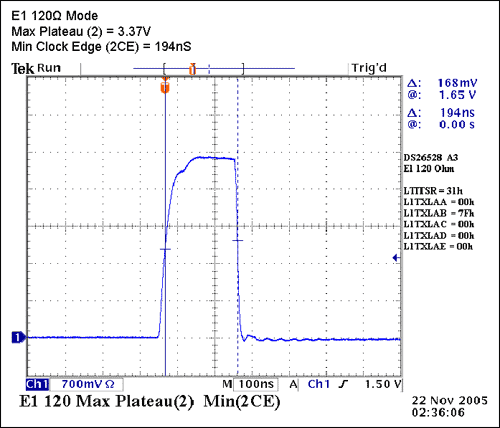

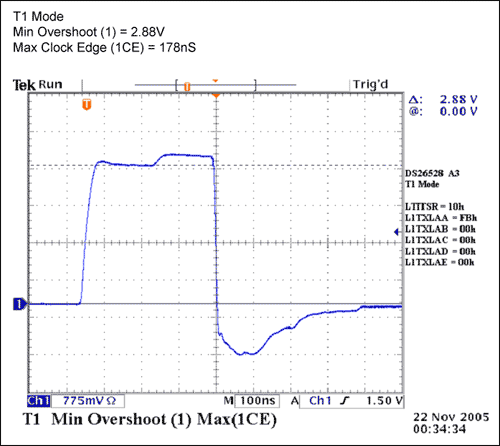

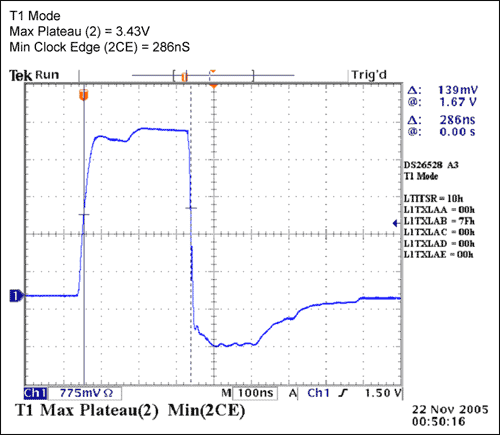

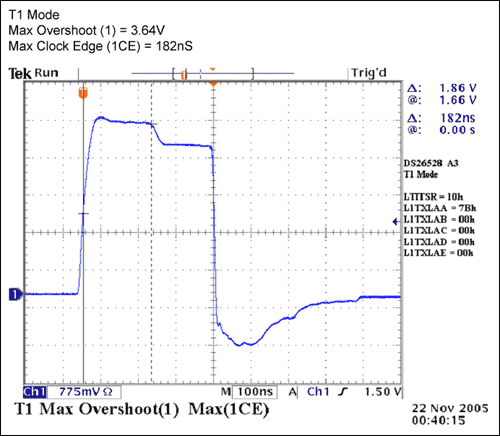

T1和E1发送波形数据

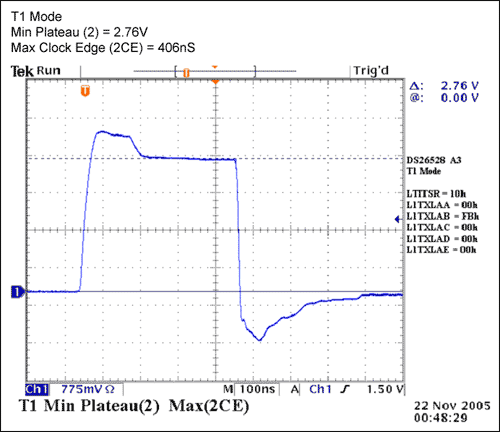

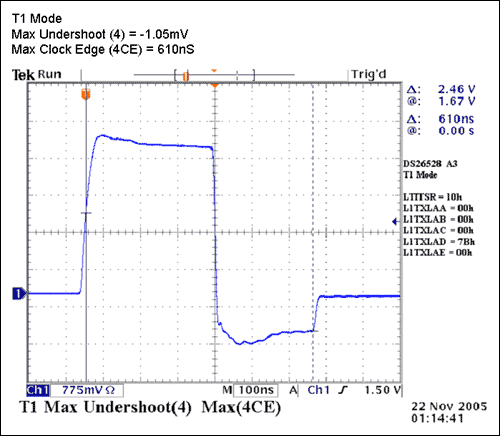

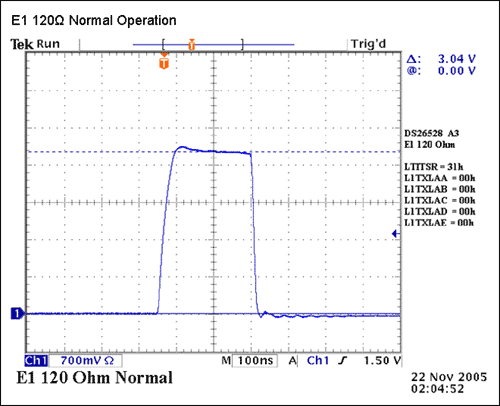

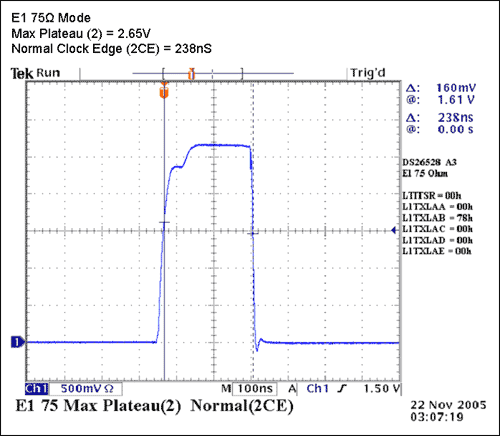

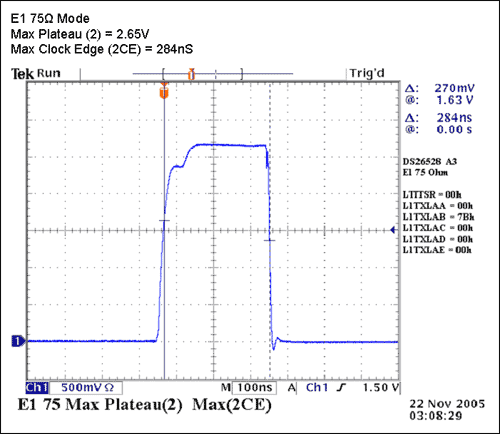

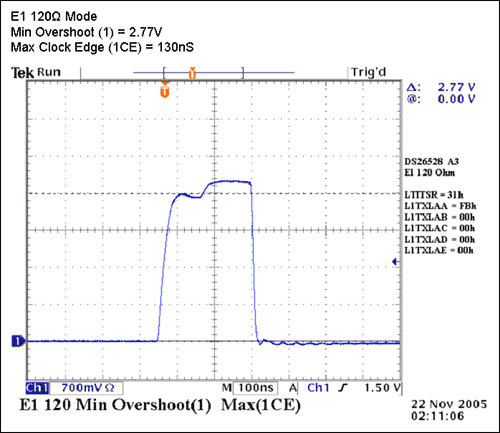

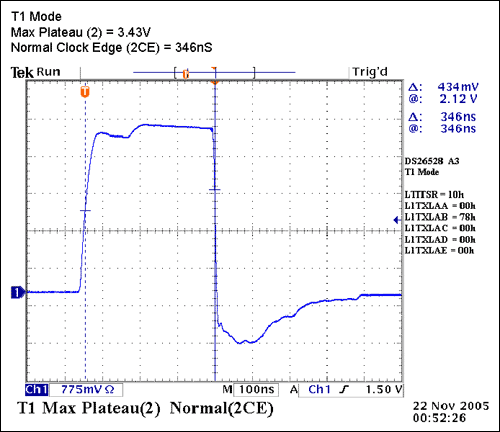

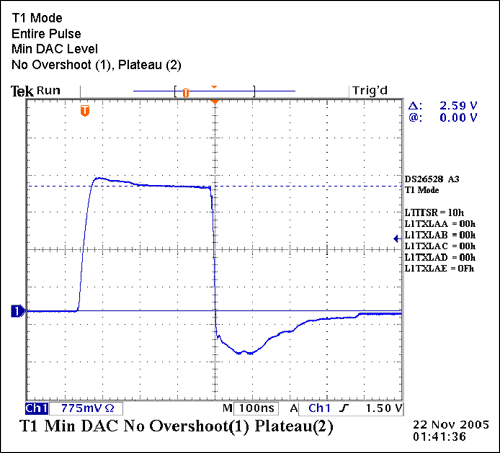

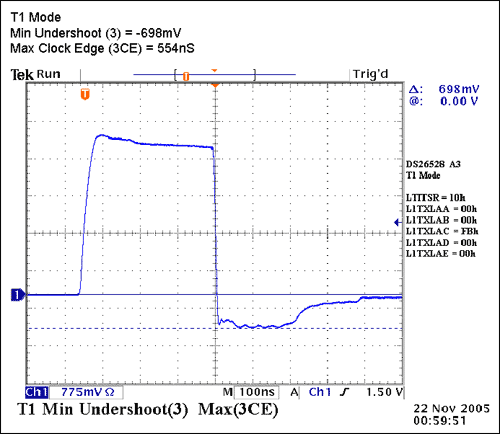

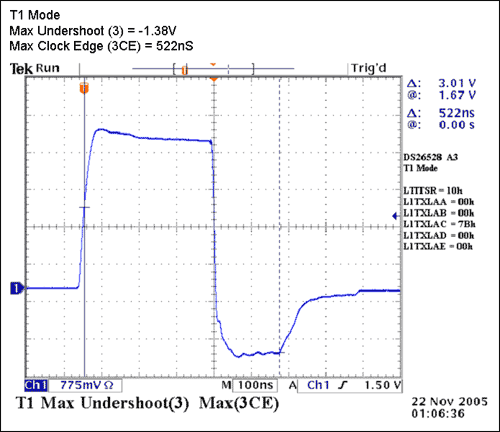

以下数据由DS26528DK得出，能够代表DS26528和DS26524的预期结果。提供这些数据是为了作为一个参考，帮助设计者了解如何利用Level Adjustment寄存器控制T1和E1发送脉冲的幅度和定时，以及能够控制的范围。这些数据在室温以及3.3V VDD条件下获得。
