TLE2022A-Q1 汽车类、Excalibur、高速、低功耗、双通

TLE202x和TLE202xA器件是使用新型德州仪器Excalibur工艺的精密、高速、低功耗运算放大器。这些器件将OP21的最佳特性与高度改进的转换速率和单位增益带宽相结合。

数据手册：*附件：TLE2022A-Q1 汽车类、Excalibur、高速、低功耗、双通道、精密运算放大器技术手册.pdf

互补双极Excalibur工艺利用隔离的垂直pnp晶体管，与类似器件相比，在单位增益带宽和转换速率方面有了显著提高。

与该过程结合的偏置电路的添加导致了具有时间和温度的极其稳定的参数。这意味着，即使在温度变化和多年使用的情况下，精密设备仍然是精密设备。

这种出色的直流性能与包括负轨的共模输入电压范围的结合，使这些器件成为单电源或分体式电源配置中低电平信号调节应用的理想选择。此外，这些设备提供了反相保护电路，当其中一个输入低于负电源轨时，可以消除输出状态的意外变化。

各种可用选项包括用于高密度系统应用的小轮廓版本。

Q后缀设备的特点是可在-40°C至125°C的整个汽车温度范围内运行。

特性
具备汽车应用资格
根据MIL-STD-883方法3015，ESD保护超过1000V；使用机器型号超过200 V（C=200 pF，R=0）
电源电流。 . .最大300µA
高单位增益带宽。 . .典型2 MHz
高回转率。 . .最小0.45 V/µs
全温度范围内的电源电流变化。 . .VCC±=±15V时典型电流为10µA
适用于5-V单电源和±15-V操作
相位反转保护
高开环增益。 . .6.5 V/µV（136 dB）典型值
低偏移电压。 . .最大100µV
偏移电压随时间漂移0.005µV/mo典型值
低输入偏置电流。 . .最大50 nA
低噪声电压。 . .19 nV/Hz典型值

连接图

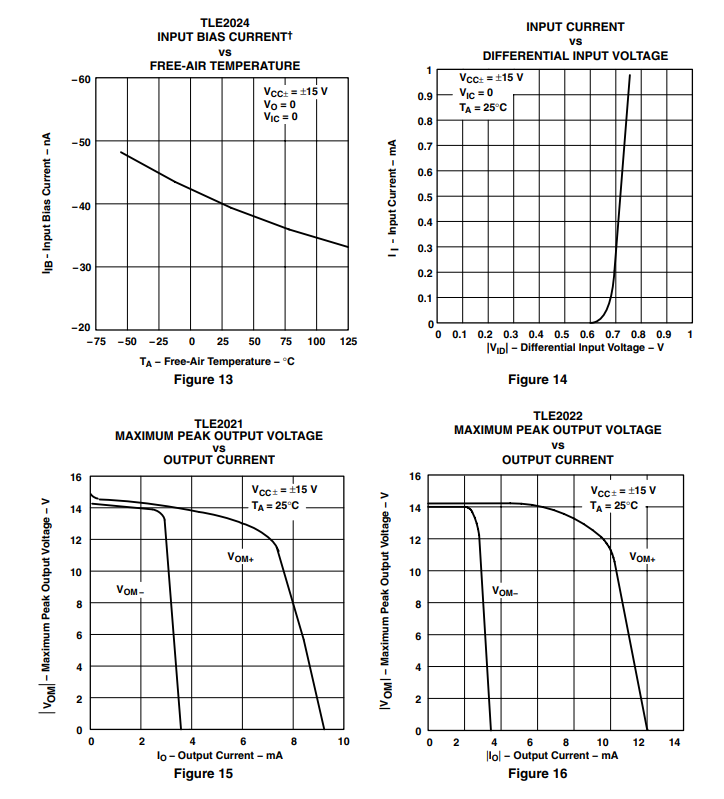

典型特性

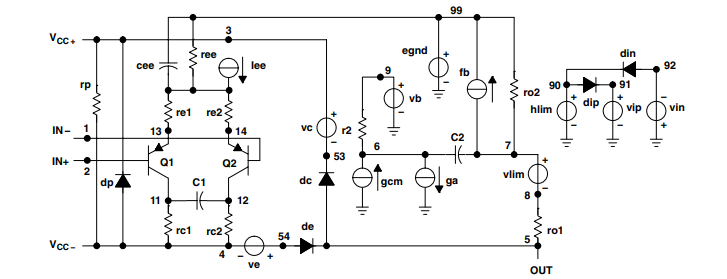

典型应用
