什么是插入式电阻箱？插入式电阻箱的使用步骤

插入式电阻箱是一种由不同阻值的电阻片组成的测试设备，每个电阻片的阻值都不同，范围从几欧姆到几兆欧姆不等。它通过选档开关来实现插拔方式，控制不同阻值的电阻片的接通和断开。当插头插入电路中时，它会改变电路的电阻值，从而达到测试电路工作状态的目的。

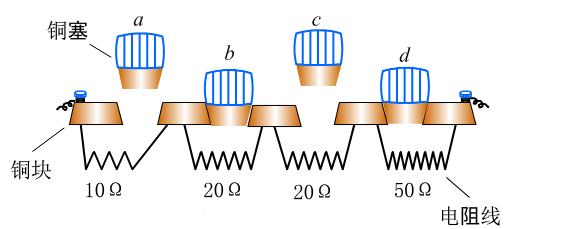

插入式电阻箱的盖上有有一排铜块，铜块间有插孔，孔里插有铜塞。插孔下相邻的两个铜块间有电阻线相连。当铜塞插在孔里时，就把相邻两个铜块连在一起，电流就由铜块上通过，把下面的电阻线短路，电流就不会流过下面的电阻线。

当拔出铜塞时，电流就通过插入下面的电阻线。拔出铜塞越多，连入电路的电阻就越大，每个插孔下的电阻丝的电阻值都标在插孔旁边。只要把未插铜塞的插孔旁边的数值加在一起，就是电阻箱接入电路的电阻值。如图所示的电阻箱接入电路的电阻值是10Q+20 Q=30Q。

插入式电阻箱的使用非常简便，您只需按照以下步骤进行操作：

1. 确定您需要的电阻值范围并选择适当的插入式电阻箱。插入式电阻箱通常具有固定的阻值范围，因此在选择之前要确保其阻值范围与您的需求相符。

2. 将插入式电阻箱插入电路板或实验台上的合适插槽中。请确保插入时与电路的正负极正确连接。

3. 使用旋钮或拨动开关等控制方式，调整插入式电阻箱的电阻值。根据您的需求，逐步调整电阻值以获得所需的数值。有些插入式电阻箱可能具有显示屏或标度，可用于显示当前的电阻值。

4. 在调节电阻之后，使用实验仪器（例如万用表）进行测量，以确认所设定的电阻值。

除了插入式电阻箱，还有一些其他类型的电阻箱可供选择，具体包括：

1. 旋钮式电阻箱：这种电阻箱通常具有旋钮或拨动开关，通过旋转或拨动来调节电阻值。它们适用于需要精确调节和控制电阻值的应用。

2. 数字式电阻箱：数字式电阻箱以数字显示屏为特征，可以直接输入电阻值，使得调节更加准确和方便。它们通常具有高精度和多功能的特点。

3. 精密电阻箱：精密电阻箱是专门设计用于需要高精度和可靠性的应用，例如实验室、校准和特殊测试。它们通常具有更低的温度系数和更高的精度要求。

4. 表面贴装电阻箱：表面贴装电阻箱适用于表面贴装技术（SMT）电路，其尺寸较小，可直接焊接在电路板上。
