LMP7731 单通道、低噪声、精密 RRIO 放大器技术手册

LMP7731是一款单路低噪声、轨对轨输入和输出、低电压放大器。LMP7731是LMP精密放大器系列的一部分，非常适合具有低电压要求的精密和低噪声应用。

数据手册：*附件：LMP7731 单通道、低噪声、精密 RRIO 放大器技术手册.pdf

该运算放大器提供2.9 nV/√Hz的低电压噪声，1/f角仅为3 Hz。LMP7731具有双极输入级，偏置电流仅为1.5 nA。这种低输入偏置电流，再加上极低的电压噪声，使LMP7731成为光度测量应用的绝佳选择。

LMP7731提供22MHz的宽GBW，同时仅消耗2mA的电流。这种高增益带宽以及130 dB的高开环增益使得在具有高闭环增益要求的应用中能够进行精确的信号调节。

LMP7731的电源电压范围为1.8V至5.5V，是电池供电便携式应用的理想选择。

LMP7731采用节省空间的5引脚SOT-23和8引脚SOIC封装。

特性
（典型值，TA=25°C，VS=5V）

输入电压噪声
f=3 Hz 3.3 nV/√Hz
f=1 kHz 2.9 nV/√Hz
CMRR 130 dB
开环增益130 dB
GBW 22 MHz
转换速率2.4 V/µs
THD@f=10 kHz，AV=+1，RL=2kΩ 0.001%
每通道电源电流2.2mA
电源电压范围1.8V至5.5V
工作温度范围-40°C至125°C
输入偏置电流±1.5 nA
轨至轨输入和输出

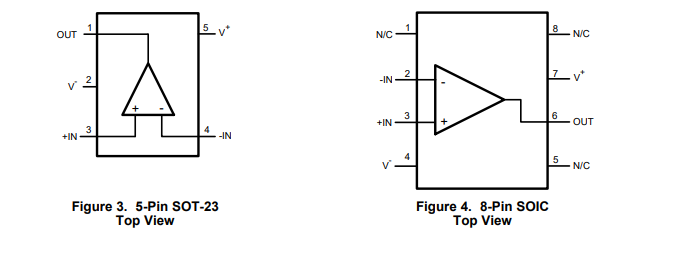

连接图

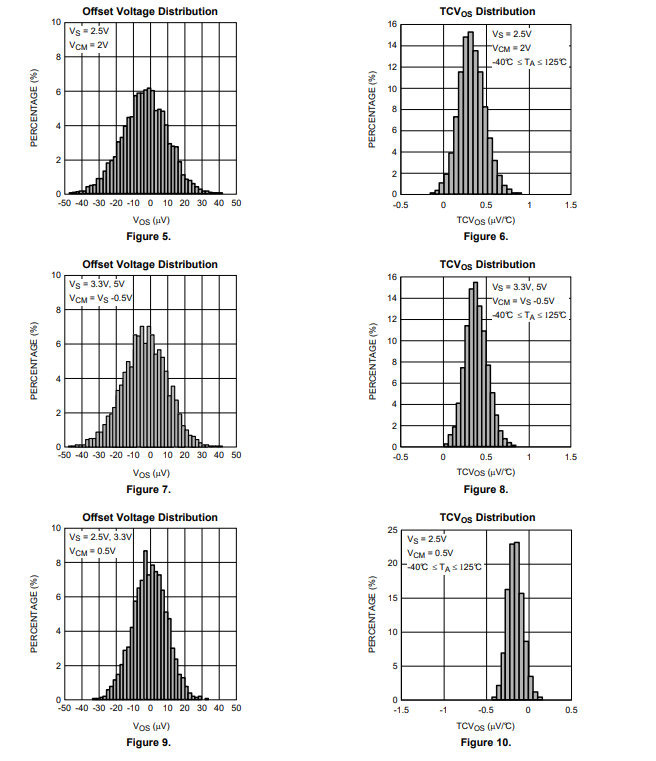

典型特性

电特性
