TLE2027-EP 增强型产品Excalibur低噪声高速精确运算放

TLE2027包含创新的电路设计专业知识和高质量的过程控制技术，可产生以前在单个运算放大器中无法获得的交流性能和直流精度。这些设备采用TI最先进的Excalibur工艺制造，可以升级到使用较低精度设备的系统。

数据手册：*附件：TLE2027-EP 增强型产品Excalibur低噪声高速精确运算放大器技术手册.pdf

在直流精度方面，TLE2027提供100µV的最大偏移电压、131 dB的共模抑制比（典型值）、144 dB的电源电压抑制比（标准值）和45 V/µV的直流增益。

TLE2027的交流性能突出表现在典型的单位增益带宽规格为15 MHz，相位裕度为55°，噪声电压规格为3.3 nV/Hz，频率分别为10 Hz和1 kHz。

TLE2027提供多种封装，包括用于高密度系统应用的行业标准8针小外形版本。该设备的特点是可在-55°C至125°C的整个军用温度范围内运行。

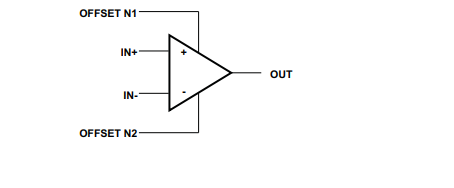

符号

等效示意图

典型特性
