LMV951 具有关断功能的单路、3V、2.8MHz、0.9V 最小电

在 1V 和 1.8V 单电源条件下，LMV951 放大器能够以额定规格在 0.9V 至 3V 电源电压范围内正常运行。

数据手册：*附件：LMV951 具有关断功能的单路、3V、2.8MHz、0.9V 最小电源电压、80mA输出电流运算放大器技术手册.pdf

输入共模范围可扩展至两个电源轨，而没有大多数轨至轨输入放大器所固有的失调过渡区和输入偏置电流反转。

与传统的轨至轨输出放大器不同的是，LMV951 具有缓冲输出级，可提供受阻性输出负载影响相对较小的开环增益。在 1V 电源电压条件下，LMV951 能够实现超过 35mA 的拉电流或灌电流，并且能够提供 2.7MHz 的增益带宽积。

在关断模式下，LMV951 消耗的电源电流低于 50nA。

特性
• 1V 的典型电源值（除非另有说明）
• 可确保 1V 380µA 单电源运行
• 关断时电源电流不超过 50nA
• 2.7MHz 宽带宽
• 具有零交叉的轨至轨输入
• VCM 范围内无输入 IBIAS 电流反转
• 1000pF 输出驱动能力
• 高输出驱动能力
– 灌电流：35mA
– 拉电流：45mA
• 轨至轨缓冲输出
– 600Ω 负载条件下，输出电压为 32mV（相对于任一电源轨）
– 2kΩ 负载条件下，输出电压为 12mV（相对于任一电源轨）
• 温度范围 -40°C 至 125°C

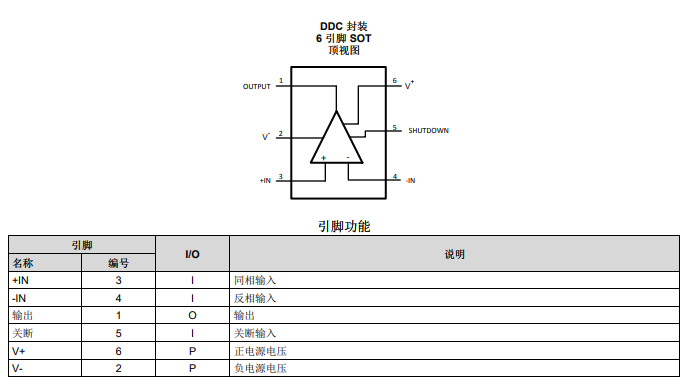

引脚功能和配置

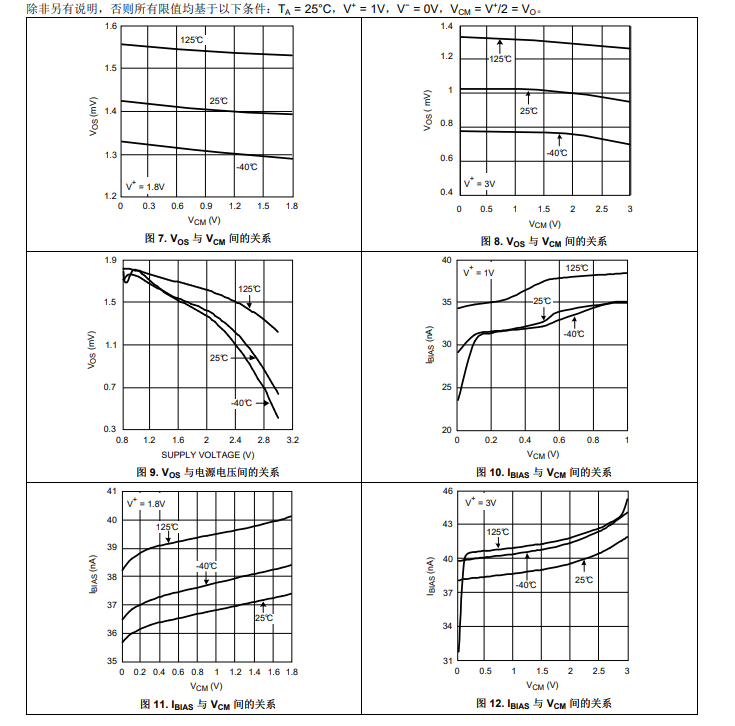

典型特性

功能方框图

典型应用

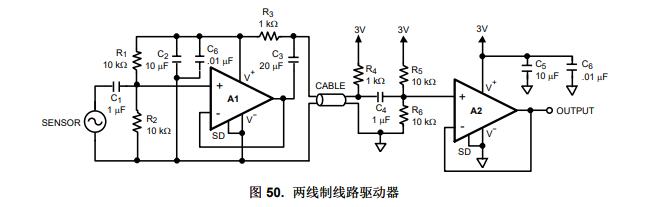

图 50 中所示的电路可以驱动一条仅使用两根导线（单信号和电源混用的导线以及接地导线）的长电缆。LMV951拥有强大的输出级和低运行电压，因此是用以驱动长电缆的理想选择。

应用
• 电池供电系统
• 电池监控
• 电源电流监控
