Analog Devices / Maxim Integrated MAX96751xEVKIT串行器评估

Analog Devices/Maxim Integrated MAX96751xEVKIT串行器评估套件提供经过验证的设计，用于评估MAX96751高带宽千兆位多媒体串行链路（GMSL™）串行器。该评估套件具有扩频和全双工控制通道，采用标准FAKRA同轴电缆。它还包Windows^®^ 10软件，可提供简单的图形用户界面（GUI），用于演示器件的特性。

数据手册：*附件：Analog Devices Maxim Integrated MAX96751xEVKIT串行器评估套件数据手册.pdf

Analog Devices/Maxim Integrated MAX96751COAXEVKIT用于同轴连接器，MAX96751HSDEVKIT用于HSD-STQ连接器。

特性

• HDMI 2.0串行器评估套件，用于驱动GMSL-2串行数据输出（50Ω FAKRA同轴或100Ω HSD-STQ连接器）
• 3Gbps或6Gbps正向链路速率，提高系统和电源灵活性
• 可配置的同轴电缆供电（PoC）和线路故障电路
• ^I2S^音频接口
• 用于GPIO、 ^I2C^ 、UART和SPI信号的接头
• Windows 10兼容软件
• 用于表征GMSL通道信号完整性的工具
• 12VDC 电源（含）、USB、PoC或外部供电
• 经过验证的PCB布局
• 完全组装并经过测试

应用

• 导航和触摸面板显示器
• 数字仪表板和平视显示器
• 后座和乘客信息娱乐显示屏
• 消费类HDMI端口应用

套件内容

• MAX96751xEVKIT评估套件
• USB电缆
• +12V壁式电源

必要设备

• MAX96751xEVKIT评估套件
• MAX96752COAXEVKIT评估套件
• HDMI源，如笔记本电脑或HDMI信号发生器
• FAKRA同轴电缆
• oLDI显示器和oLDI适配器板
• Windows 10 PC，带备用USB端口
• 12VDC 、500mA电源

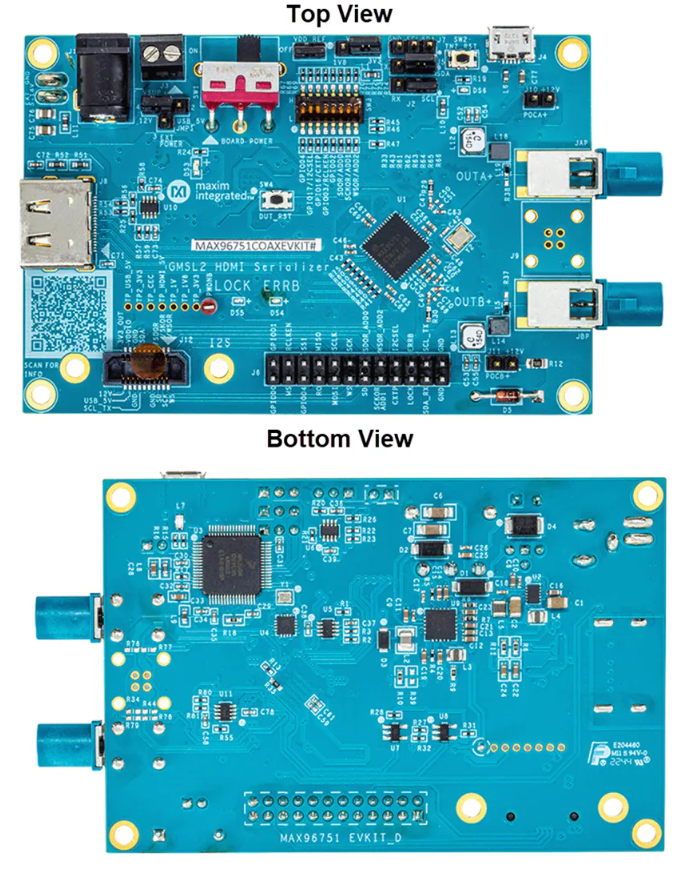

板布局
