类比半导体推出支持-0.3V-40V共模的车规级双向通

类比半导体（AnalogySemi）推出支持高侧或者低侧通用电流检测放大器，其通常用于优化系统精密电流测量或者电流环路控制电路。该系列产品供电电压范围2.7V-5.5V，-0.3V-40V输入共模电压范围可以更好的支持12V汽车应用。此外CSA52xQ可以提供4种固定增益，包括：20V/V,50V/V, 100V/V和200V/V。

CSA521xQ支持通过REF引脚实现双向电流检测功能，在增益为20倍时，其带宽可达350kHz， 压摆率为0.8V/us。在精度方面，CSA52x的Vos最大值为±80uV,温漂典型值为0.02uV/℃。在增益误差方面，增益误差典型值为±0.1%，最大值为±1.2%，温漂典型值为3ppm/℃,最大值为13ppm/℃。

封装支持方面

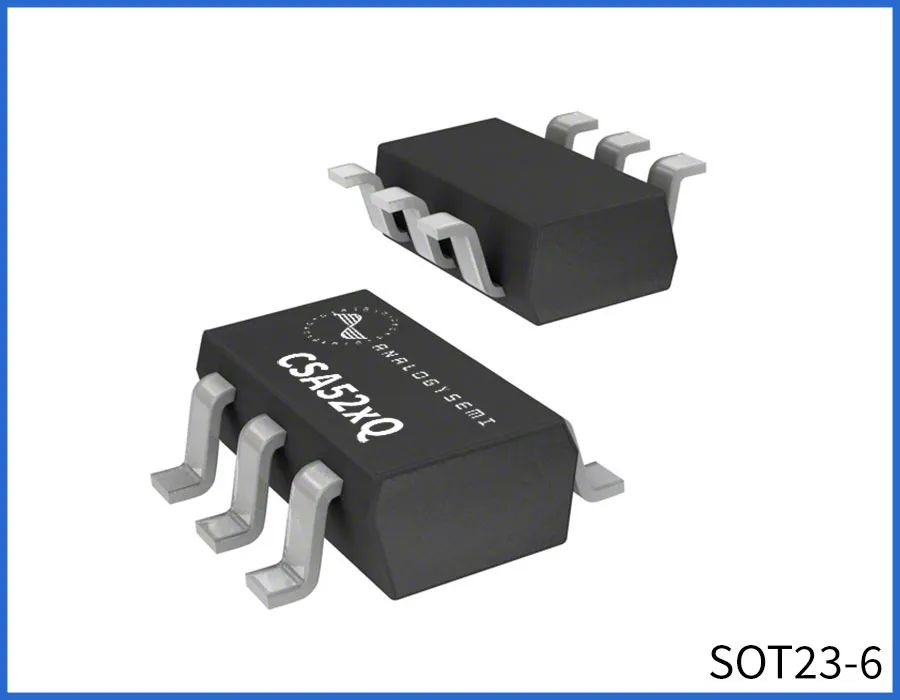

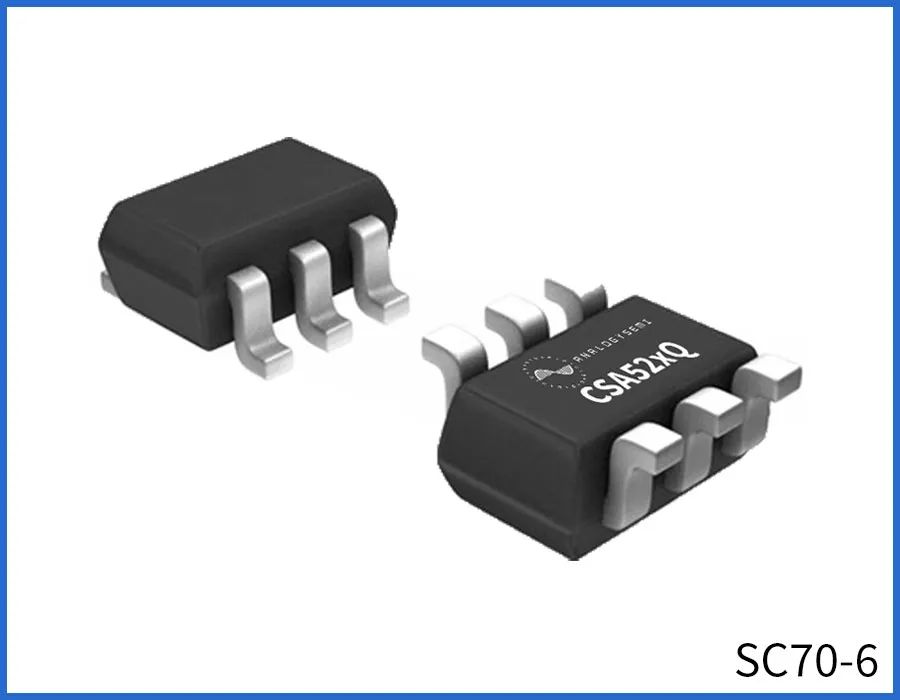

CSA52xQ系列兼容市场主流封装，包括SC70-6和SOT23-6两种封装。

CSA52xQ系列产品特征

•供电电压范围：2.7V-5.5V

•宽共模电压输入范围：-0.3V–40V

•4种增益：20/50/100/200V/V

•带宽：350kHz@20V/V

•低噪声：80nV/√Hz

•超高共模抑制比：140dBmin，155dBtyp

•低增益误差：全温±0.1%typ,±1.2%Max

•低增益误差温漂:3ppm/℃ typ,13ppm/℃max

•低偏移电压：±80uVMax

•低偏移电压温漂：±0.2uV/℃ Max

•低静态电流：190uA typ

典型应用

OBC(ON-BOARD CHARGER)

BMS低边电流检测

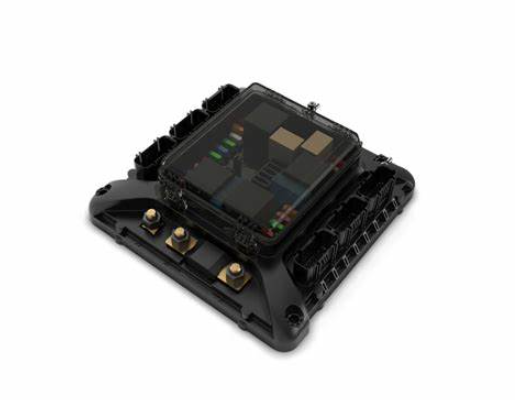

智能配电盒

产品选型表
