拓尔微TMS8213E 低失真度 低噪声 辐射 2*3W双通道立

随着当下科技的快速发展，显示器已然成为了工作、生活最重要的电器之一，同时随着显示技术的发展，消费者对显示器的要求也越来越高，当画面越来越真实的同时，观众对显示器声音的立体感也有了较高的要求，开始追求“全息立体声”。对此，拓尔最新推出的2*3W双通道立体声D类音频功放系列产品TMS8213E，采用独特的带抖频的PWM调制方式，优化EMI&EMC的同时， 还兼顾失真度（THD+N）和噪声（Noise）特性 ；带AGC的喇叭保护；产品最高支持20dB高增益， 可适配低I/O电压的处理器， 可有效降低整体系统成本，助力显示系统提升音质。

▲典型应用线路图

该系列产品针对5V供电的显示器机系统，同时也覆盖广泛的市场应用，包括PC一体机、广告屏、小音箱、投影仪等。

低辐射干扰

如何降低电子产品的辐射一直是困扰工程师的难题。D类功放的高频开关输出通过长导线驱动扬声器的过程中，产生极其强烈的辐射干扰， 因此需要特殊设计降低D类功放的EMI/EMC；拓尔2*3W 系列D类功主要通过三个个技术改善：1.独有的随机抖频技术；2.平缓的软驱动技术。3.通过错相技术，减小电源纹波与尖冲。以下是实测数据，TMS8213的开关能量比竞品低9dBv以上！

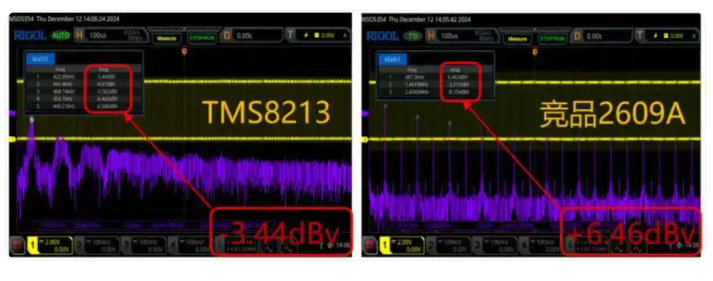

▲EMI/EMC抑制实测

优异的低失真度

为改善EMC/EMI而采用扩频的调制方式， 对于一个音频系统的音质是有损伤的， 主要体现在失真度变差以及引入额外的扩频噪声； TMS8213E系列产品在利用抖频技术改善EMC/EMI的同时， 采用了动态增强的调制方式，以及高性能的前级放大电路和多级反馈技术， 抵消了抖频带来的不良影响， 保证了音频指标。

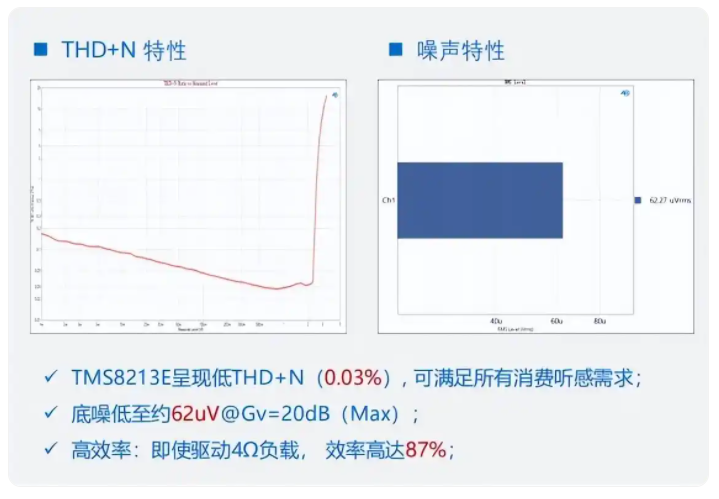

▲输出特性：THD+N&底噪

优异的音频特性

随着音频功放的发展，对音质的要求越来越高，TMS8213E的不削波功率限制（NCPL）可以确保扬声器不断呈现绝佳逼真的音讯内容，并且没有喇叭发生损坏的风险。NCPL是DRC的一种，其k值（动态压缩比）为+∞，TMS8213 NCPL采用AGC自动增益控制方式。最大功率： 3.0W@Vdd=5.2V&THD=3%； 2.5W@Vdd=5.0V&THD<1%；

产品特点

VDD:2.5~5.8V（TMS8213E）

极低的失真度和噪声，提升音质

集成基于AGC的不削波的喇叭保护功能NCPL

最高支持20dB增益

带耳机输出

Low EMI（扩频，错相，软驱）

集成64阶直流音量控制

优异多种的De-pop方式

多种保护方式：短路&过流保护、过温保护、DC、UVP

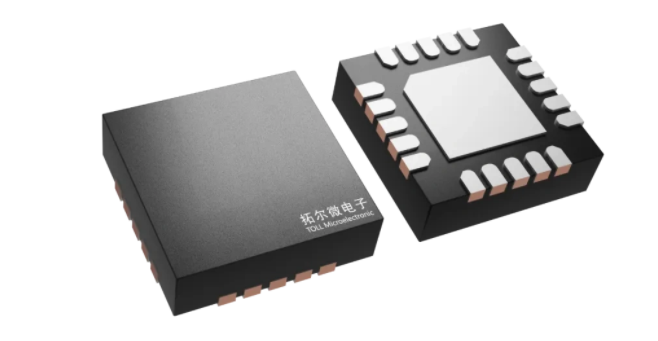

封装：QFN3*3-20 (LTMS8213E)

QFN4*4-20L (TMS8213EPO)

纵观显示器音频技术的发展，在日新月异的科技进步速度下，迟到的音频革命又会在彩电行业掀起新的高潮。随着电子产品逐步向智能化、节能化、高效率发展，未来D类功放将成为音频放大器主要的增长点。拓尔在现有音频功放产品基础上，将迅速推出更多音频功放系列产品，为业界提供端到端完整的音频功放解决方案。
