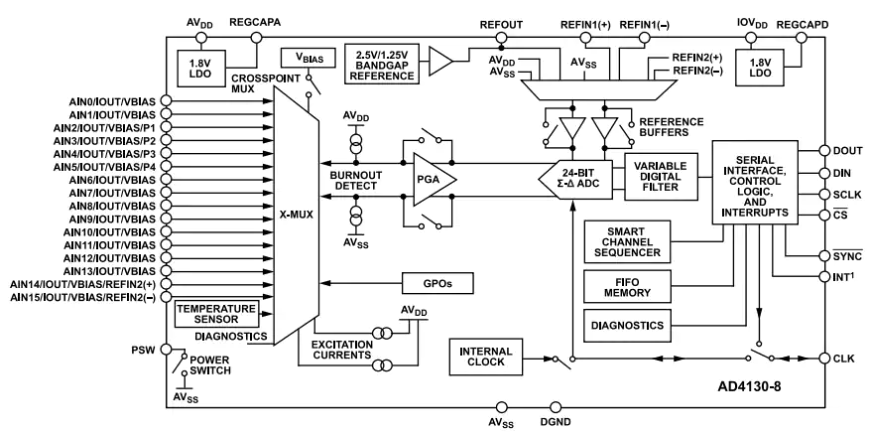

AD4130 超低功耗 24 位 Σ-Δ ADC 是一款适用于低带宽电池供电应用的高精度测量解决方案。AD4130 具有完全集成的模拟前端 （AFE）。它包括一个多路复用器，用于多达 16 个单端或 8 个差分输入。该器件还具有可编程增益放大器 （PGA）、24 位 Σ-Δ 模数转换器 （ADC）、片上基准电压源和振荡器。这些特性改善了电池供电的使用寿命、先进先出 （FIFO） 缓冲器和占空比循环。

数据手册下载
*附件：ad4130_4-3467927.pdf
*附件：ad4130_8-2955482.pdf

特征

• 超低电流消耗（典型值）：
  • 32μA 连续转换模式 （增益 = 128）
  • 5μA 占空比模式 （比率 = 1/16）
  • 0.5μA 待机模式
  • 0.1μA 省电模式
• 内置功能，可实现系统级节能
  • 节流占空比为 1/4 或 1/16
  • 智能定序器和每通道配置可最大限度地减少主机处理器负载
  • 深度嵌入式 FIFO 可最大限度地减少主机处理器负载（深度为 256 个样本）
  • 自主 FIFO 中断功能、阈值检测
  • 单电源电压低至 1.71V，可延长电池长度
• RMS 噪声 25nV有效值在 1.17 SPS（增益 = 128）时 – 48nV/√Hz
• 多达 22 个无噪声位（增益 = 1）
• 输出数据速率 1.17SPS 至 2.4kSPS
• 工作电压为 1.71V 至 3.6V 单电源或 ±1.8V 分离电源
• 带隙基准，最大漂移为 15ppm/°C
• 带轨到轨模拟输入的 PGA
• 适应性强的传感器接口功能
  • 用于 RTD 的匹配可编程激励电流
  • 用于热电偶的片上偏置电压发生器
  • 用于桥式传感器的低侧电源开关
  • 传感器开路检测
• 内部温度传感器和振荡器
• 自校准和系统校准
• 灵活的过滤器选项
• 同步 50Hz/60Hz 抑制（在选定的滤波器选项上）
• 通用输出
• 诊断功能
• 交叉点多路复用输入
  • 8 个差分/16 个伪差分输入
• 5MHz SPI（3 线或 4 线）
• 采用 35 引脚、2.74mm × 3.6mm WLCSP 封装或 32 引脚、5mm × 5mm LFCSP 封装
• 温度范围 -40°C 至 +105°C

应用

• 智能变送器
• 无线电池和采集器供电的传感器节点
• 便携式仪器
• 温度测量热电偶、RTD、热敏电阻
• 压力测量桥式传感器
• 医疗保健和可穿戴设备

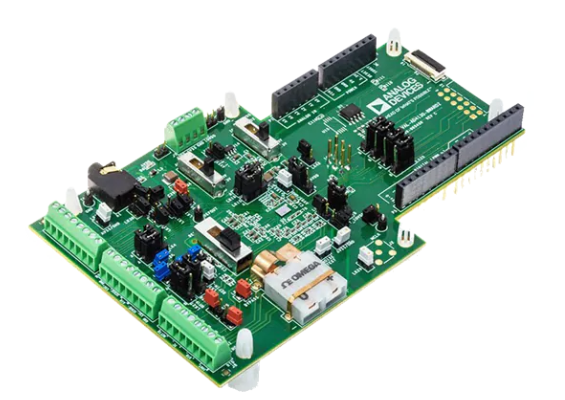

AD4130-8 评估套件

AD4130-8 评估套件集成了 AD4130-8 24 位、超低功耗、低噪声模数转换器 （ADC）。EVAL-AD4130-8WARDZ 板在连接到 EVAL-SDP-CK1Z 主板时通过 PC 的 USB 端口连接。通过 PC 的 5V USB 电源调节至 3.3V，为 AD4130-8 供电并支持所有必要的元件。

ADI EVAL-AD4130-8 评估套件使用 ACE 插件对 AD4130-8 器件寄存器功能进行全面配置。此外，ACE 插件以波形图、直方图和相关噪声分析的形式提供直流时域分析，用于 ADC 性能评估。用户 PC 软件可执行文件通过 EVAL-SDP-CK1Z 系统演示平台 （SDP） 板通过 USB 控制 AD4130-8。

设计资源

• 用户指南
• AD4130-8 ACE 插件
• ACE 软件
