OPA211-HT 高温、低噪声、低功耗精密运算放大器技

OPA211系列精密运算放大器实现了非常低的1.1 nV/√Hz噪声密度，电源电流仅为3.6 mA。该系列还提供轨到轨输出摆动，最大限度地提高了动态范围。

数据手册：*附件：OPA211-HT 高温、低噪声、低功耗精密运算放大器技术手册.pdf

OPA211系列的极低电压和低电流噪声、高速和宽输出摆幅使这些器件成为PLL应用中环路滤波放大器的绝佳选择。

在精密数据采集应用中，OPA211系列运算放大器在10-V输出摆幅内提供700ns的稳定时间，达到16位精度。这种交流性能，加上仅240µV的偏移和0.35µV/°C的温度漂移，使OPA211成为驱动高精度16位模数转换器（ADC）或缓冲高分辨率数模转换器（DAC）输出的理想选择。

OPA211系列适用于±2.25 V至±18 V的宽双电源范围，或适用于4.5 V至36 V的单电源操作。

该系列运算放大器的温度范围为TA=-55°C至210°C。

特征
低电压噪声：1.1 nV/hz，1 khz
输入电压噪声：
80 nVpp(0.1赫兹至10赫兹)
THD+N：-136dB(G=1，f=1 kHz)
偏置电压：240 pV(最大)
偏置电压漂移：0.35 pV/°c(典型)
低电源电流：6 mA/ch(典型)
团结--收益稳定
增益带宽产品：
80 MHz(G=100)
45 MHz(G=1)
转换率：27个VLU
16位稳定：700 ns
广泛的供应范围：
+2.25伏至±18伏、4.5伏至36伏
轨对轨输出
输出电流：30 mA

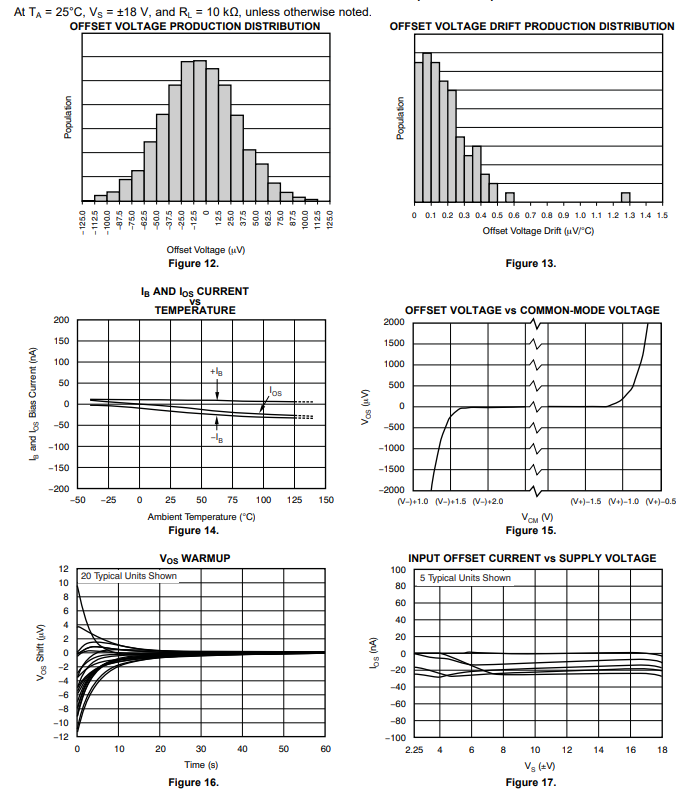

典型特性

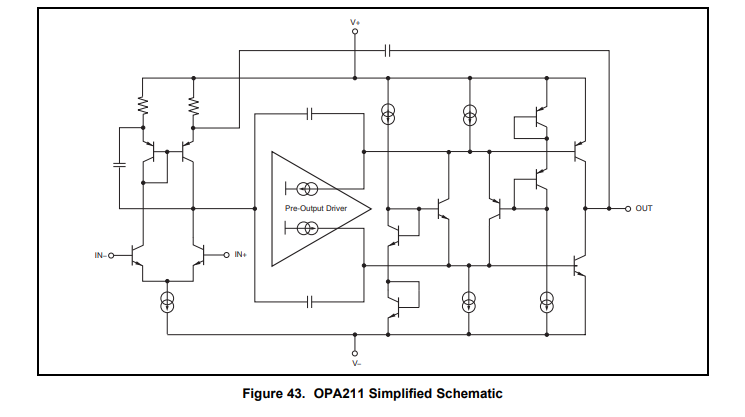

原理图

应用
井下钻进
高温环境
