LPV521 单通道、5.5V、6.2kHz、350nA 静态电流、1.6V 电

LPV521 是一款单通道毫微功耗 552nW 放大器，专为超长使用寿命电池应用而设计。1.6V 至 5.5V 工作电压范围和 351nA 典型电源电流使得该器件非常适合 RFID 阅读器和远程传感器毫微功耗应用。该器件具有超出电源轨 0.1V 的输入共模电压、指定 TCVOS 和电压摆幅接近电源轨输出性能。LPV521 具有经过精心设计的 CMOS 输入级，具有 40fA IBIAS 电流（典型值），优于竞争产品。较低的输入电流能够显著降低在兆欧级电阻、高阻抗光电二极管和充电检测应用中引入的 IBIAS 和 IOS 误差。LPV521 是 PowerWise 系列产品的一员，具有出色的功耗/性能比。

数据手册：*附件：LPV521 单通道、5.5V、6.2kHz、350nA 静态电流、1.6V 电源电压（最小值）、RRIO运算放大器技术手册.pdf

宽输入共模电压范围、指定的 1mV VOS 和 3.5µV/°C TCVOS 支持在高侧和低侧电流检测中实现精确、稳定的测量。

该器件集成了 EMI 保护，可降低对来自手机或其他 RFID 阅读器的意外 RF 信号的敏感度。

LPV521 采用 5 引脚 SC70 和 8 引脚 PDIP 封装。

特性
• VS = 5V 时的典型值（除非另有说明）：
– 电源电流 (VCM = 0.3V)：400nA（最大值）
– 工作电压范围：1.6V 至 5.5V
– 低 TCVOS：3.5µV/°C（最大值）
– VOS：1mV（最大值）
– 输入偏置电流：40fA
– PSRR：109dB
– CMRR：102dB
– 开环增益：132dB
– 增益带宽积：6.2kHz
– 压摆率： 2.4V/ms
– 输入电压噪声 (f = 100Hz)：255nV/√Hz
– 温度范围：-40°C 至 +125°C

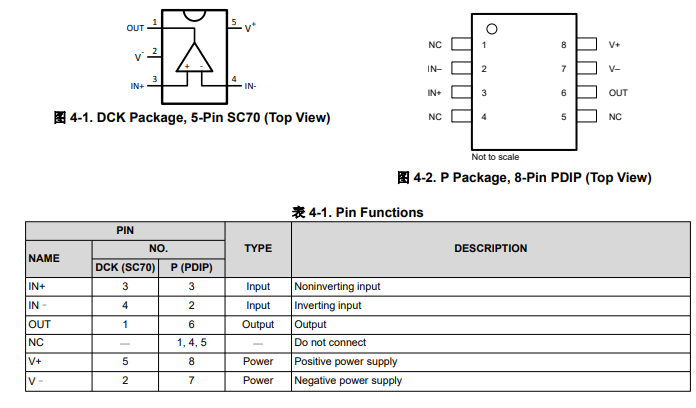

引脚功能和配置

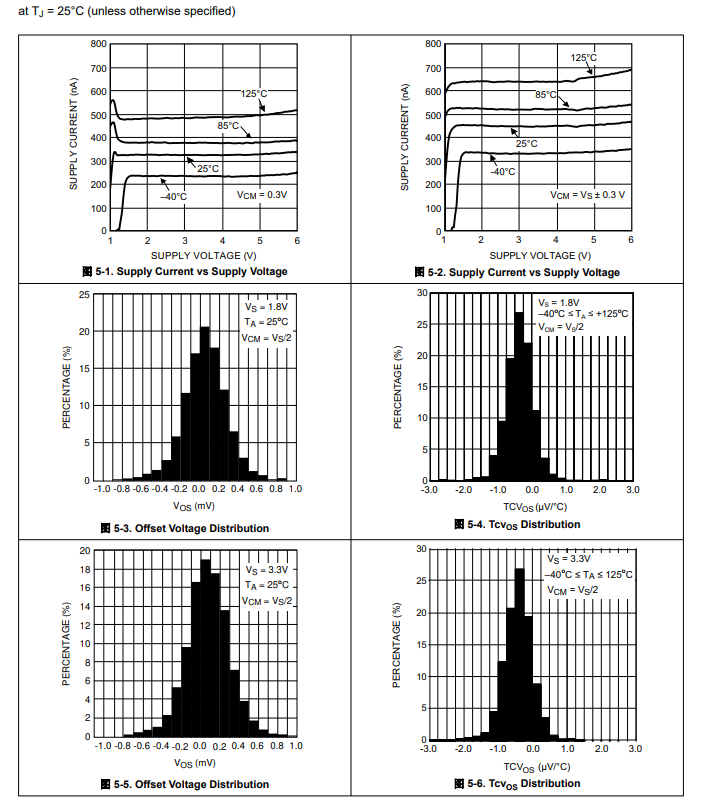

典型特性

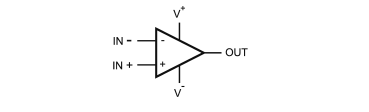

功能方框图

应用
• 无线环境传感器
• 电网资产监控
• 电表
• 烟雾和热量探测器
• 气体检测仪
• 便携式电子产品
• 恒温器
• 现场变送器和传感器
