A5M36SG239 带自动偏置控制的气流功率放大器模块技

A5M36SG239是完全集成的Doherty功率放大器模块，适用于要求小规格、高性能的无线基础设施应用。它适用于mMIMO系统、室外小型小区和低功耗射频拉远应用。该成熟的LDMOS和GaN功率放大器专为TDDLTE和5G系统而设计。该模块包括一个自动偏置功能，可在上电时自动设置晶体管偏置，以及一个监测温度的集成传感器。可以通过I^2^C或SPI与该模块通信。

数据手册：*附件：A5M36SG239 带自动偏置控制的气流功率放大器模块技术手册.pdf

特性

• 2级模块解决方案，包括作为驱动器的LDMOS集成电路和GaN末级放大器
• 先进的高性能内部封装Doherty
• 完全匹配（50欧姆输入/输出，直流阻塞）
• 适用于复杂度较低的数字线性化系统
• 减少存储效应，提高线性化误差向量幅度
• 上电时自动偏置
• 温度感测
• 数字接口（I^2^C或SPI）
• 用于设置偏置条件的嵌入式寄存器和DAC
• Tx Enable控制引脚用于TDD操作
• 符合RoHS规范

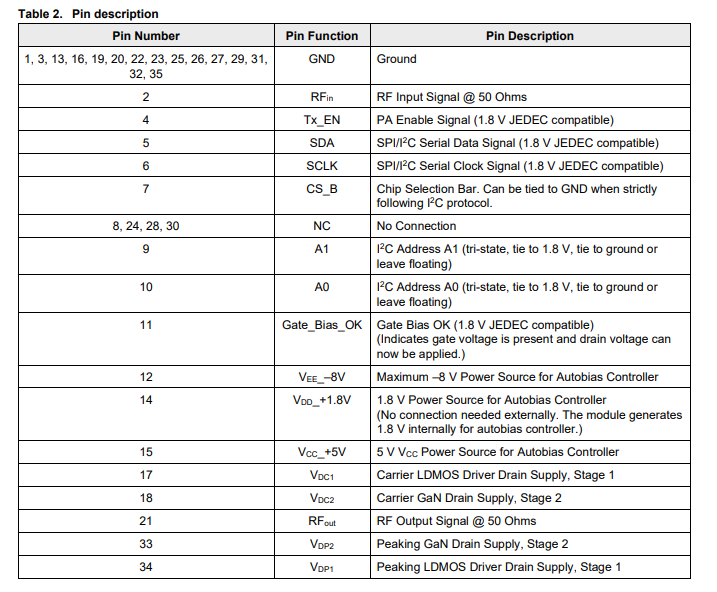

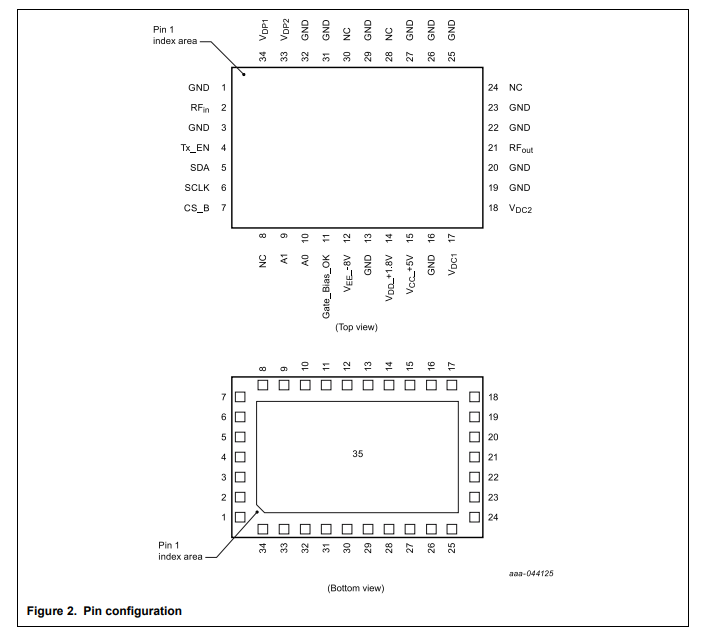

引脚图和功能描述

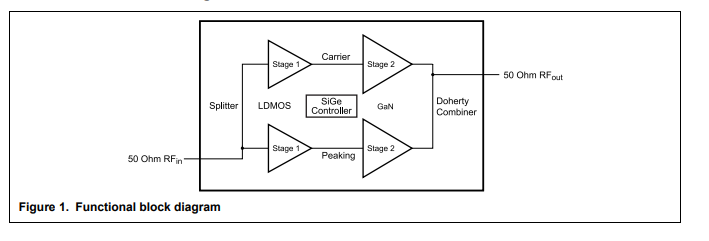

功能方框图

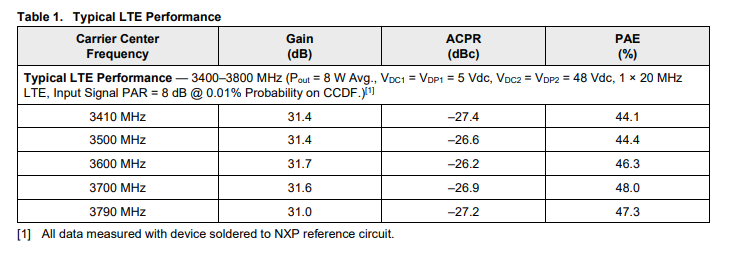

典型性能
