INA199 26V、双向、零漂移、低侧或高侧、电压输出

INA199 系列电压输出、电流分流监测器（也称为电流传感放大器）常用于过流保护、针对系统优化的精密电流测量或闭环反馈电路。该系列器件可在独立于电源电压的
–0.3V 至 26V 共模电压下感应分流电阻器上的电压降。共有三种固定增益可供选择：50V/V、100V/V 和200V/V。零漂移架构的低偏移使得该器件能够在分流器上的最大压降低至 10mV（满量程）的情况下进行电流感应。这些器件由 2.7V 至 26V
的单个电源供电，消耗的最大电源电流为 100µA。所有版本的额定温度均为 –40°C 至 125°C，并且提供了 SC70-6 和薄型 UQFN-10
两种封装。

数据手册：*附件：INA199 26V、双向、零漂移、低侧或高侧、电压输出、电流分流监测器技术手册.pdf

特性
• 宽共模范围：-0.3 V 到 26 V
• 失调电压：±150µV（最大值）
（支持 10mV 满量程分流压降）
• 精度：
– 增益误差（最大过热误差）：
• ±1%（C 版本）
• ±1.5%（A 和 B 版本）
– 0.5µV/°C 偏移漂移（最大值）
– 10ppm/°C 增益漂移（最大值）
• 增益选择：
– INA199x1：50V/V
– INA199x2：100V/V
– INA199x3：200V/V
• 静态电流：100μA（最大值）
• 封装：6 引脚 SC70，10 引脚 UQFN

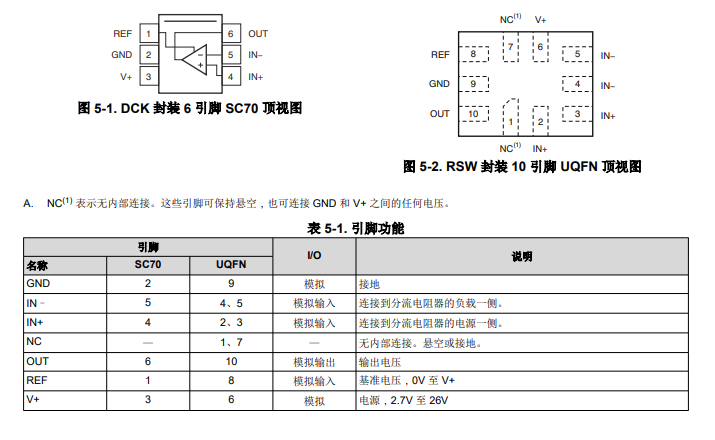

引脚功能和配置

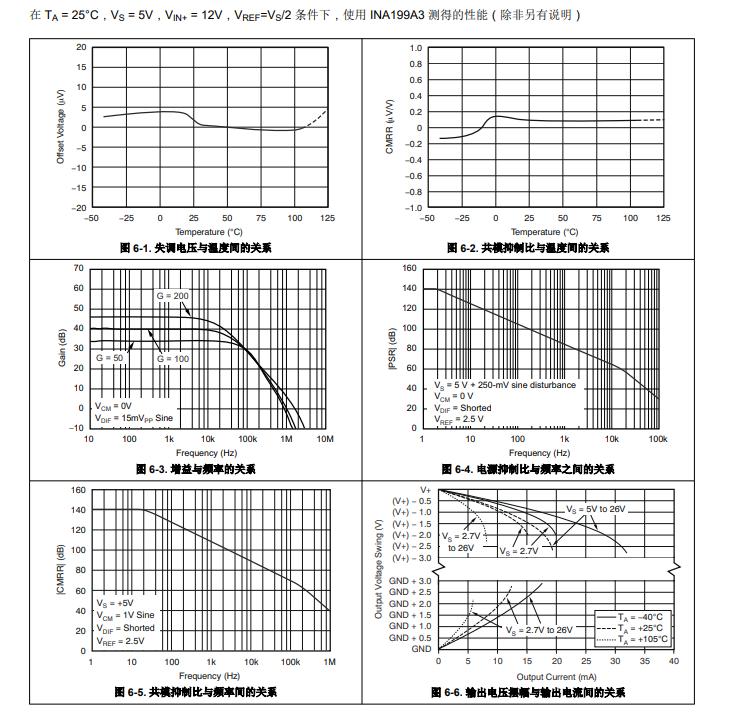

典型特性

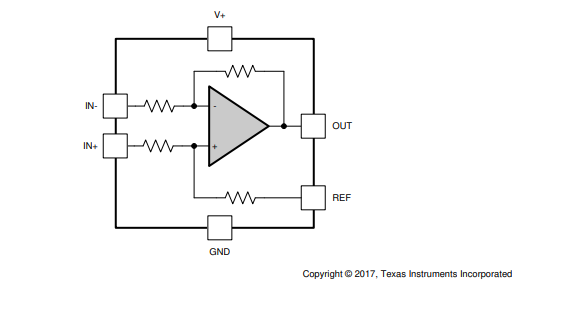

功能方框图

应用
• 笔记本电脑
• 手机
• 符合 Qi 标准的无线充电发送器
• 电信设备
• 电源管理
• 电池充电器
