零漂移运算放大器提高性能并节省功耗

文章介绍了 Analog Devices 公司的 LTC2054 和 LTC2055 零漂移运算放大器，它们在性能和功耗方面具有显著优势。
*附件：零漂移运算放大器提高性能并节省功耗.pdf
* 性能与特点 ：

• 低功耗 ：不同温度下功耗极低，比类似放大器低五到七倍，适用于电池供电应用，且启动电流低。
• 低输入偏置电流 ：典型值仅 1pA，可使用大电阻和小电容，减少输入失调，降低输入电流噪声和时钟馈通。
• 宽输入共模范围 ：几乎轨到轨，即使在低电源电压和极端温度下也有较大可用输入范围。
• 高性能 ：保持高直流精度，具有高共模抑制比（CMRR）、电源抑制比（PSRR）和直流增益，噪声性能和时钟馈通表现出色。

• 小尺寸 ：LTC2054 采用 SOT - 23 封装，LTC2055 有 3mm×3mm 的 DD 封装，满足高密度需求。
• 应用场景 ：

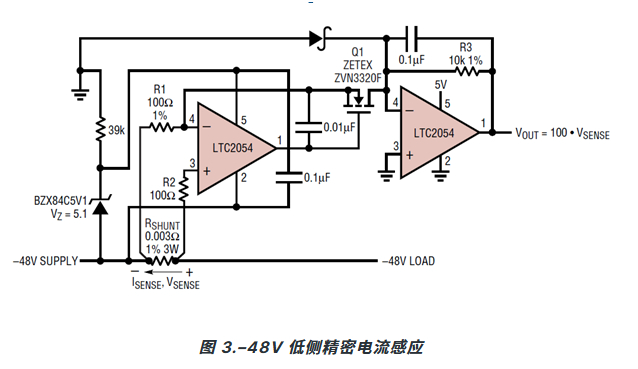

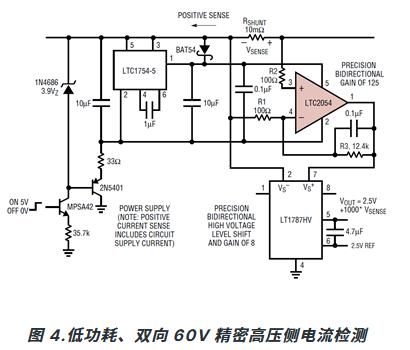

  • 电流检测 ：在低侧和高侧电流检测电路中，凭借低输入失调可使用低值检测电阻，节省系统功耗，保证直流精度。

  • 光电二极管放大器 ：LTC2054 作为跨阻放大器，结合其低输入偏置电流、低噪声电流和低电压失调，提供高精度信号监测。


总之，LTC2054 和 LTC2055 结合了低功耗与高精度直流特性，封装尺寸小，电源范围宽，为各类应用提供了灵活选择。

文章下载*附件：零漂移运算放大器提高性能并节省功耗.pdf

作者简介

Brendan Whelan

Brendan Whelan 是 Analog Devices 的开关、多路复用器、基准电压源和温度感应产品设计总监。他还负责直流精密产品，包括电压基准和硅温度传感器
