THS7365 具有3-SD和3-HD 6阶滤波器和6dB增益的6通道视

THS7365采用革命性的互补硅锗（SiGe）BiCom3X工艺制造，是一款低功耗、单电源、2.7V至5V、六通道集成视频缓冲器。它包含三个标准清晰度（SDTV）和三个高清晰度（HDTV）滤波器通道。所有滤波器都具有可忽略的六阶巴特沃斯滤波器特性，可用作数模转换器（DAC）重建滤波器或模数转换器（ADC）抗混叠滤波器。

数据手册：*附件：THS7365 具有3-SD和3-HD 6阶滤波器和6dB增益的6通道视频放大器技术手册.pdf

THS7365具有灵活的输入耦合能力，可以配置为交流或直流耦合输入。300 mV的输出电平偏移允许在0-V输入的输出端实现全同步动态范围。交流耦合模式包括用于同步复合视频（CVBS）、Y'和R'G'B'信号的透明同步尖端钳位。通过在VS+上添加外部电阻器，可以很容易地实现C'/P'B/P'R通道的交流耦合偏置。

THS7365是所有视频缓冲应用的理想选择。其具有6-dB增益的轨对轨输出级允许交流和直流线路驱动。每个通道驱动两条线路或75个负载的能力，使视频线路驱动器具有最大的灵活性。3.3V和0.1µA（禁用模式）下的20.7mA总静态电流使其成为电源敏感视频应用的绝佳选择。

THS7365采用无铅绿色（符合RoHS标准）的TSSOP-20封装。

特性

三个SDTV视频放大器，用于CVBS、S-Video、Y'/P'B/P'R、480i/576i、Y'U'V'R'G'B'
三个HDTV视频放大器，适用于Y'/P'B/P'R、720p、1080i/1080p30或G'B'R'（R'G'B'）
可忽略的六阶低通滤波器：
SD信道：9.5MHz时为-3 dB
高清频道：36 MHz时为-3 dB
多功能输入偏置：
直流耦合300 mV输出偏移
AC耦合同步尖端夹
带偏置的交流耦合
内置6-dB增益（2V/V）
+2.7V至+5V单电源操作
轨对轨输出：
输出摆动在距离轨道100 mV以内：允许交流或直流输出耦合
支持驱动两条视频线/通道
低总静态电流：3.3V时为20.7mA
禁用电源电流功能：0.1µA
低差分增益/相位：0.2%/0.3°
符合RoHS标准的包装：TSSOP-20

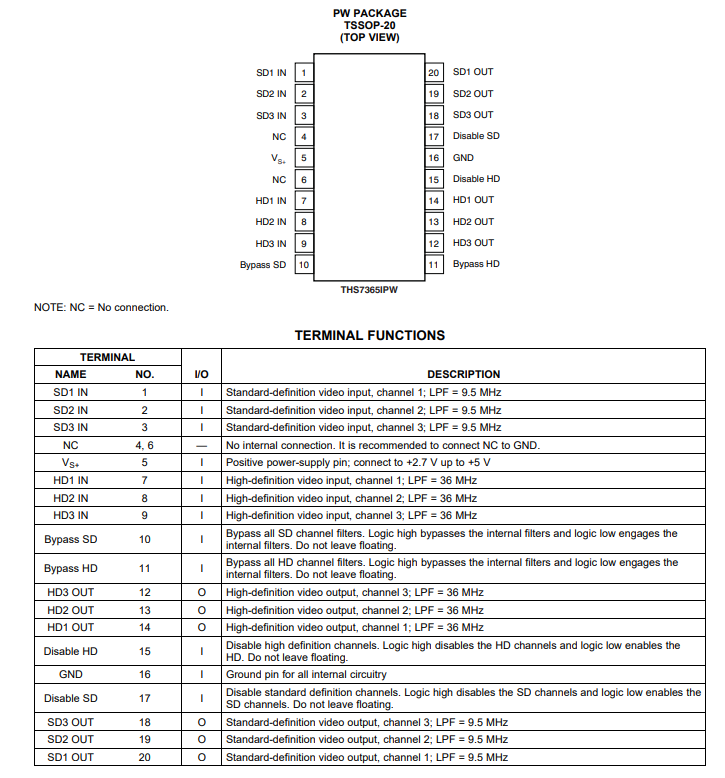

引脚功能和配置

典型特性

功能方框图

应用
机顶盒输出视频缓冲
PVR/DVDR/BluRay™输出缓冲
低功耗视频缓冲
