INA148-Q1 汽车类、+-200V、共模电压差分放大器技术

INA148-Q1是一款精密、低功耗、单位增益差分放大器，具有高共模输入电压范围。该器件由单片精密双极运算放大器和薄膜电阻网络组成。

数据手册：*附件：INA148-Q1 汽车类、+-200V、共模电压差分放大器技术手册.pdf

片上电阻器经过激光微调，可实现精确的1-V/V差分增益和高共模抑制。电阻网络的出色温度跟踪保持了高增益精度和共模抑制。INA148-Q1使用单电源或双电源。这些特性使INA148-Q1适用于HEV/EV和动力总成应用，特别是电池管理系统。

INA148-Q1采用8引脚SOIC表面贴装封装，可在-40°C至125°C的温度范围内运行。

特征
•具备汽车应用资格
•AEC-Q100合格，结果如下：
–设备温度等级1：-40°C至125°C
环境工作温度范围
–器件HBM ESD分类等级1C
–设备CDM ESD分类级别C6
–设备MM ESD分类等级M2
•共模电压高
–在VS=5 V时为75 V
–VS=±15 V时为±200 V
•固定差分增益=1 V/V
•低静态电流：260µA
•供应范围广
–单电源：2.7 V至36 V
–双电源：±1.35 V至±18 V
•低增益误差：0.075%（最大值）
•低非线性：0.002%（最大值）
•高CMR:86 dB
•表面安装8针SOIC封装

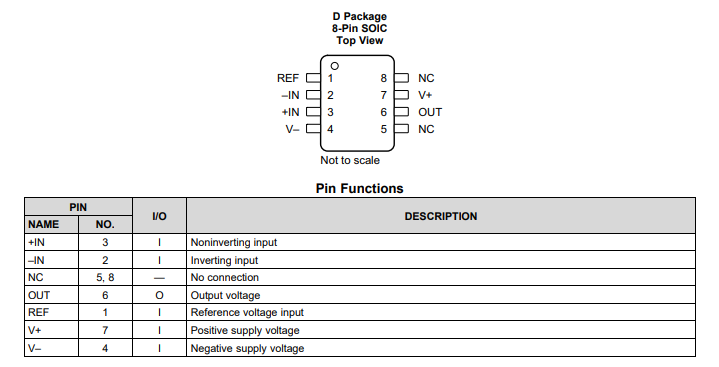

引脚功能和配置

典型特性

功能方框图

应用
•HEV/EV和动力总成
•HEV电池管理
•汽车仪表
•电流分流测量
•差分传感器放大器
•线路接收器
•电池供电系统
•堆叠式电池监测器
