OPA827 低噪声、高精度 JFET 输入运算放大器技术手

时间:2025-05-16 09:59

人气:

作者:admin

标签: 高精度    JFET

导读:OPA827系列JFET运算放大器将出色的直流精度与出色的交流性能相结合。这些放大器提供低偏移电压(最大150µV)、非常低的温度漂移(典型值为0.5µV/°C)、低偏置电流(典型值3 pA)和非...

OPA827系列JFET运算放大器将出色的直流精度与出色的交流性能相结合。这些放大器提供低偏移电压(最大150µV)、非常低的温度漂移(典型值为0.5µV/°C)、低偏置电流(典型值3 pA)和非常低的0.1Hz至10Hz噪声(典型值250 nVPP)。该设备在低电源电流(典型值为4.8 mA/Ch)下在±4 V至±18 V的宽电源电压范围内运行。

数据手册:*附件:OPA827 低噪声、高精度 JFET 输入运算放大器技术手册.pdf

出色的交流特性,如22 MHz增益带宽积(GBW)、28 V/µs的转换速率和精确的直流特性,使OPA827系列非常适合广泛的应用,包括16位至18位混合信号系统、跨阻抗(I/V转换)放大器、滤波器、精密±10-V前端和专业音频应用。

OPA827有8针SOIC和8针VSSOP表面贴装封装两种,温度范围为-40°C至125°C。

特征
•输入电压噪声密度:
1 kHz时为4 nV/√Hz
•输入电压噪声:
0.1赫兹至10赫兹:250 nVPP
•输入偏置电流:10 pA(最大)
•输入偏移电压:150µV(最大)
•输入偏移漂移:2µV/°C(最大)
•增益带宽:22 MHz
•转换速率:28 V/µs
•静态电流:4.8 mA/Ch
•宽电源范围:±4 V至±18 V
•封装:8引脚SOIC和8引脚VSSOP

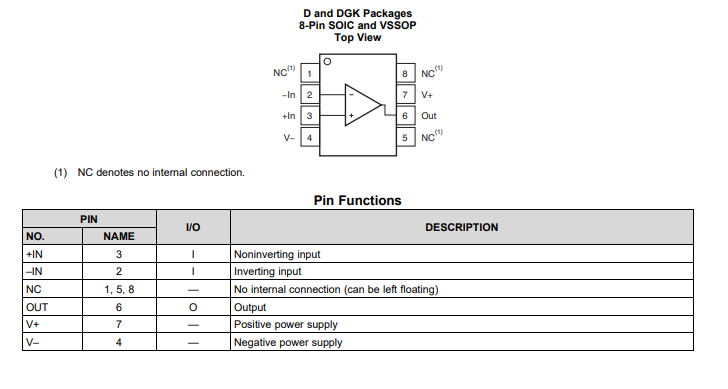

引脚功能和配置

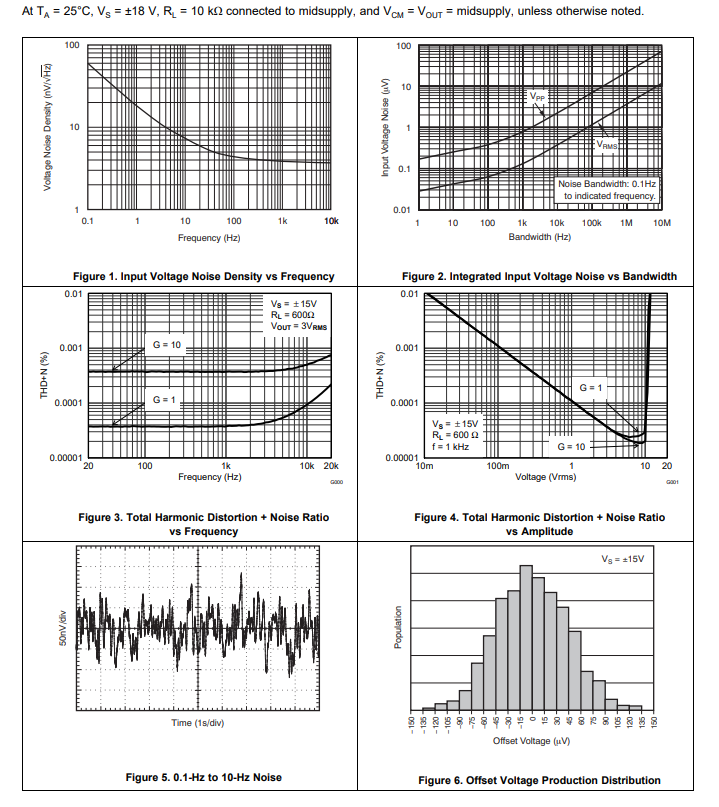

典型特性

功能方框图

典型应用

OPA827是一款单位增益稳定的运算放大器,具有极低的噪声、输入偏置电流和输入偏移电压。具有噪声或高阻抗电源的应用需要将去耦电容器放置在靠近设备引脚。在大多数情况下,0.1-µF电容器就足够了。设计人员可以很容易地利JFET放大器的低噪声特性,同时还可以连接到现代的单电源精确数据转换器。

应用
ADC驱动器
DAC输出缓冲器
•测试设备
•医疗设备
•PLL滤波器
•地震应用
•跨阻抗放大器
•集成商
•有源滤波器
