LMH6553 具有输出限制钳位的 900MHz 全差动放大器技

LMH6553是一款900 MHz差分放大器，集成了可调输出限位钳位器。该箝位器提高了系统性能，并为后续阶段提供了瞬态过电压保护。LMH6553的内部箝位功能减少或消除了对外部离散过载保护网络的需求。当用于驱动ADC时，放大器的输出箝位允许保护低电压ADC输入免受系统输入端出现的大输入信号的过驱动和损坏。600ps的快速过驱动恢复确保放大器输出从箝位事件中快速恢复，并快速恢复以跟随输入信号。LMH6553具有卓越的带宽、失真和噪声性能，非常适合驱动高达14位的ADC。LMH6553还可用于汽车、通信、医疗、测试和测量、视频和激光雷达应用。

数据手册：*附件：LMH6553 具有输出限制钳位的 900MHz 全差动放大器技术手册.pdf

通过外部增益设置电阻器和集成共模反馈，LMH6553可以配置为差分输入到差分输出或单端输入到差分输出增益块。LMH6553可以在输入端进行交流或直流耦合，这使其适用于包括通信系统和高速示波器前端在内的广泛应用。LMH6553有8引脚SO PowerPAD和8引脚WSON封装，是我们LMH高速放大器系列的一部分。

特征
900 MHz-3分贝小信号
带宽@Ay = 1
670 MHz-3分贝大信号
带宽@Ay = 1
-79分贝THD@20 MHz
-92分贝IMD3@f.= 20 MHz
10 ns沉降时间至0.1%
600 ps钳位过驱动恢复时间
40 mv钳位精度，100%过驱
-0.1 mvPC钳位温度漂移
4.5至12电源电压操作

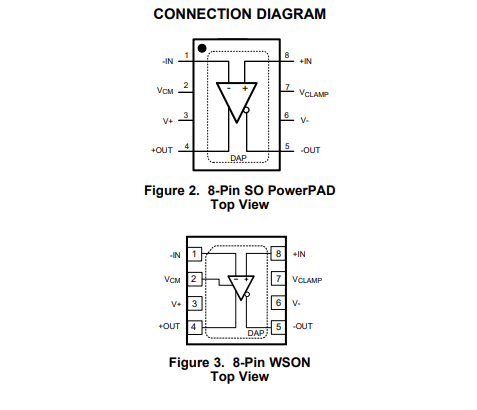

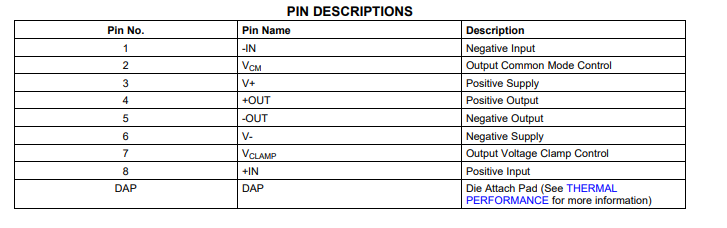

引脚功能和配置

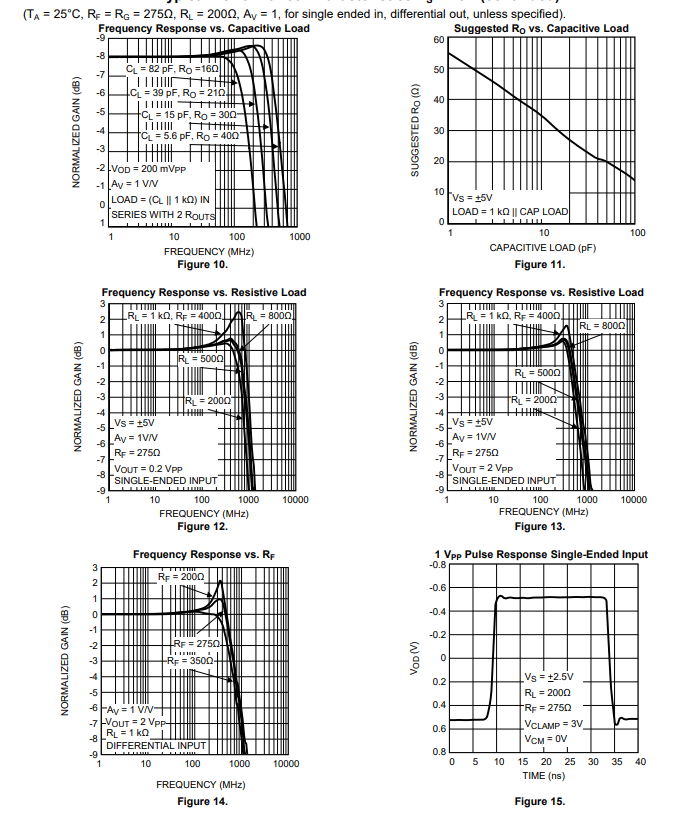

典型特性

功能方框图

典型应用

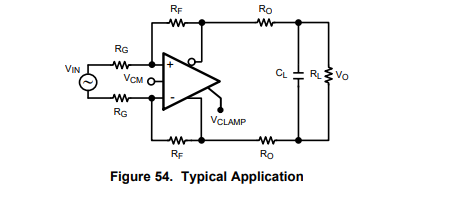

LMH6553是全差分配置的理想选择。图54所示的电路是一个典型的完全差分应用电路，可用于驱动模数转换器（ADC）。在这个电路中闭环AV=VOUT/VIN=RF/RG，其中反馈是对称的。串联输出电阻器RO为可选，有助于在电容性负载下保持放大器稳定。参见驾驶容量负载详情。

应用
差分adc驱动器
视频双扭
差分线路驱动器
单端转差转换器
高速差分信号
IF/RF放大器
声表面声波过滤器缓冲器/驱动器
CCD输出限制放大器
汽车安全应用
