LMC6772-Q1 具有漏极开路输出的汽车类双通道低功耗

LMC6772是一款超低功耗双比较器，最大10μa/比较器电源电流。它设计用于在较宽的电源电压范围内运行，最低电源电压为2.7V。

数据手册：*附件：LMC6772-Q1 具有漏极开路输出的汽车类双通道低功耗 15V 比较器技术手册.pdf

LMC6772的共模电压范围超过了正负电源轨，在单电源应用中具有显著优势。LMC6772的开漏输出允许有线OR配置。开放漏极输出还具有允许输出被拉到高达15V的任何电压轨的优点，而不管LMC6772的电源电压如何。

LMC6772适用于低功耗是关键参数的系统。在2.7V的电源电压和轨对轨性能下确保运行，使该比较器成为电池供电应用的理想选择。

有关此设备的推挽输出级版本，请参阅LMC6762数据表。

特征
（除非另有说明，否则典型）
低功耗（最大）：ls = 10
PA/compm
电源电压范围宽：2.7V至15V
轨到轨输入Common Mode Voltage
范围
开漏输出
短路保护：40 mA
传播延迟（@Vs = 5V，100 mA
超速）：5 us
LMC 6772 Q通过AEC-Q认证
LMC 6772 Q的温度为-40 ' c至125 ° c范围

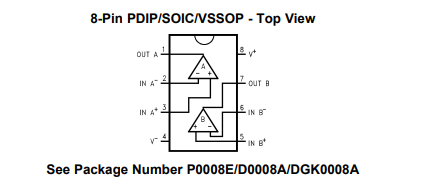

连接图

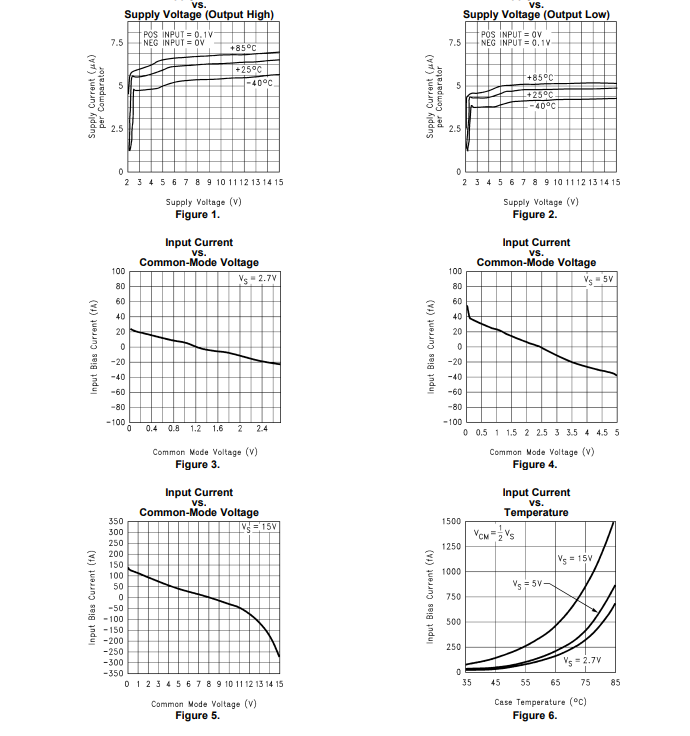

典型特性

应用
膝上型计算机
手机
计量系统
手持电子产品
RC计时器
警报和监控电路
窗口比较器、多频振荡器
