PGA308 具有可编程增益和偏移的单电源自动置零传

PGA308是一款可编程模拟传感器信号调节器。模拟信号路径放大传感器信号，并为偏移和增益提供数字校准。校准是通过1W引脚、数字单线UART兼容接口完成的。对于三端子传感器模块，1W可以连接到VOUT，并通过VOUT引脚对组件进行编程。增益和偏移校准参数存储在七组一次性可编程（OTP）存储器中。加电复位（POR）OTP存储体总共可以编程四次。

数据手册：*附件：PGA308 具有可编程增益和偏移的单电源自动置零传感器放大器技术手册.pdf

全模拟信号路径包含一个2×2输入多路复用器（mux），允许电子传感器引线交换、粗偏移调整、自动归零可编程增益仪表放大器（PGA）、精细增益调整、精细偏移调整和可编程增益输出放大器。故障监测电路检测传感器烧坏、过载和系统故障情况并发出信号。超限/欠标度限制为系统级诊断提供了额外的手段。双重用途的DOUT/VCLAMP引脚可以用作可编程数字输出或VOUT过压钳。

有关详细的应用信息，请参阅可在www.ti.com下载的PGA308用户指南（SBOU069）。

特征
电桥传感器的数字校准
偏移选择：粗略和精细
增益选择：粗调和微调
桥梁故障监视器
用于铅交换的输入多路转换器
超过/低于规模限制
Dou/QUOT钳功能
七排一次性密码存储器
单线数字收件箱接口
工作电压：+2.7V至+5.5V
温度范围：-40 ' C至+125 ° C
MSoP.10和3 mm x 4 mm DFN-10封装

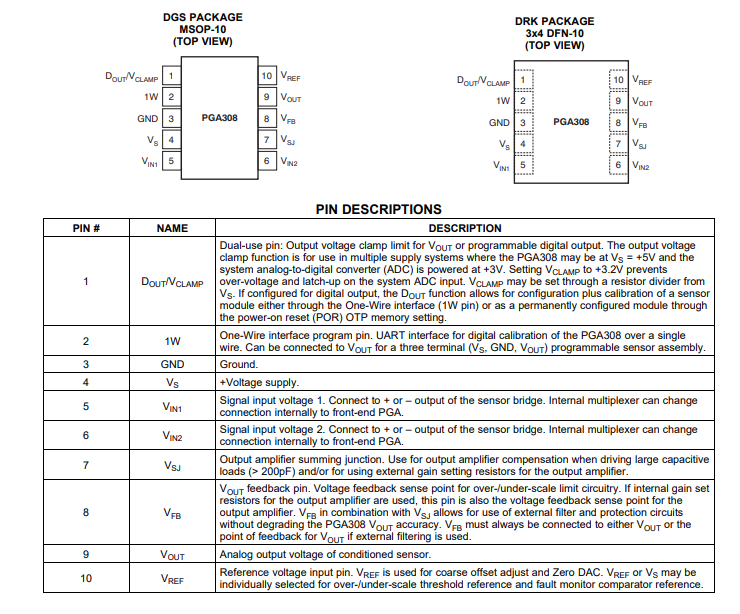

引脚功能和配置

典型特性

应用
桥式传感器
远程4- 20 mA发送器
应变、负载、称重秤
汽车传感器
