THS4511-SP 抗辐射 V 类宽带全差动放大器技术手册

THS4511是一款专为单电源5V数据采集系统设计的全差分运算放大器。它在2nV/负载时具有非常低的噪声。回转率非常高，为5100 V/µs，沉降时间为5.5 ns至1%（2 V步长），非常适合脉冲应用。它的设计最小增益为6dB。

数据手册：*附件：THS4511-SP 抗辐射 V 类宽带全差动放大器技术手册.pdf

为了实现与ADC的直流耦合，当设置在中间电源的±0.5 V范围内时，其独特的输出共模控制电路将输出共模电压保持在设定电压的5 mV偏移范围内（典型值）。共模设定点由内部电路设置为中等供电，内部电路可能由外部电源过度驱动。

THS4511是一款高性能放大器，已针对5V单电源数据采集系统进行了优化。输出已优化为最佳性能，其共模电压设置为中等电源，输入已优化为在各种共模输入电压下的性能。低电源电压下的高性能使单电源5V数据采集系统成为可能，同时最大限度地减少了组件数量。

THS4511采用16针陶瓷扁平封装（W），其特点是可在-55°C至125°C的整个军用温度范围内运行。

特性

全差分架构
共模输入范围包括负轨
最小增益为2 V/V（6 dB）
带宽：1.1 GHz（增益=6 dB）
转换速率：5100 V/µs
1%沉降时间：5.5 ns
HD2:70 MHz时为-76 dBc
HD3:70 MHz时为-88 dBc
OIP2:70 MHz时为84 dBm
OIP3:70 MHz时为42 dBm
输入电压噪声：2 nV/系统，G=6 dB）
输出共模控制
5V电源电流：39.2mA
断电能力：0.65mA
辐射耐受性：每天三次150千拉德
QML-V合格，SMD 5962-07222

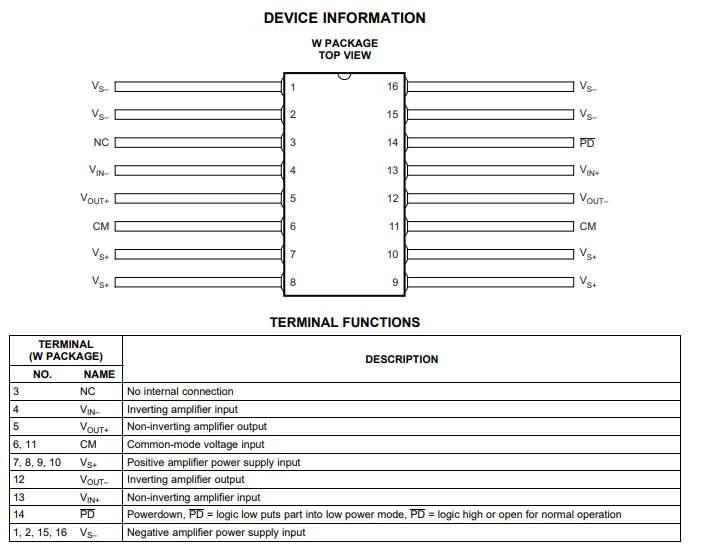

引脚功能和配置

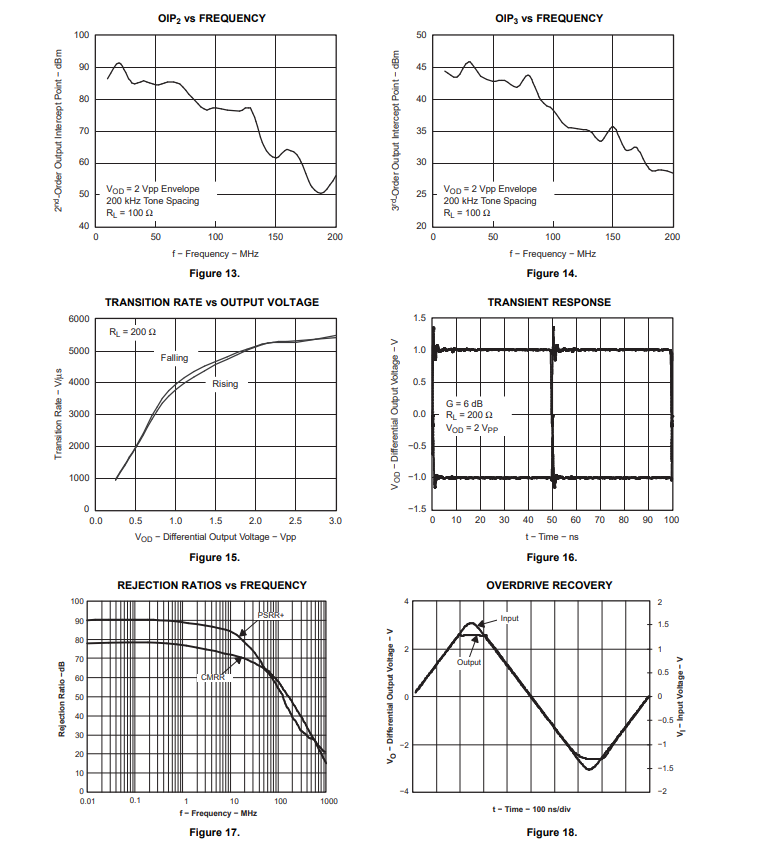

典型特性

应用
5V数据采集系统
高线性ADC放大器
无线通信
医学影像学
测试与测量
