VCA8500 具有低噪声前置放大器的 8 通道、超低功耗

VCA8500是一个8通道可变增益放大器，由低噪声前置放大器（LNP）和可变增益放大器（VGA）组成。这种组合以及设备功能使其成为各种超声系统的理想选择。

数据手册：*附件：VCA8500 具有低噪声前置放大器的 8 通道、超低功耗可变增益放大器技术手册.pdf

LNP增益固定在20dB，具有出色的噪声和信号处理特性。压控衰减器的增益可以在46dB范围内变化，VCA8500的所有通道共用0V至1.2V的控制电压。

后增益放大器（PGA）可编程为四种增益设置：20dB、25dB、27dB或30dB增益。为了缩短系统过载恢复时间，VCA8500提供了内部夹紧功能。PGA设置和钳位电平通过串行接口控制。

VCA8500基于TI的BiCOM工艺构建，采用小型QFN-64 PowerPAD封装。

特征
超低功率：65 mw/通道
低噪音：0.8nV/Hz
低噪音前置放大器（LNP）：
-20分贝固定放大
-250 mVpp线性输入范围
可变放大器：
放大控制范围：46分贝
可选择的PGA放大器：
20分贝、25分贝、27分贝、30分贝
快速过载恢复
输出钳位控制
集成低通滤波器：
二阶线性相位

• 带宽：10 MHz，15 MHZ
  高准确度：
• 低Gain误差：t0.5分贝
• 出色的通道匹配：t0.25分贝
  失真，HD 2：-50dBc（5 MHz）
  集成CW交换机矩阵：
• 简单的电流总和
  串行控制接口
  小封装：QFN-64，9 x9毫米

引脚功能和配置

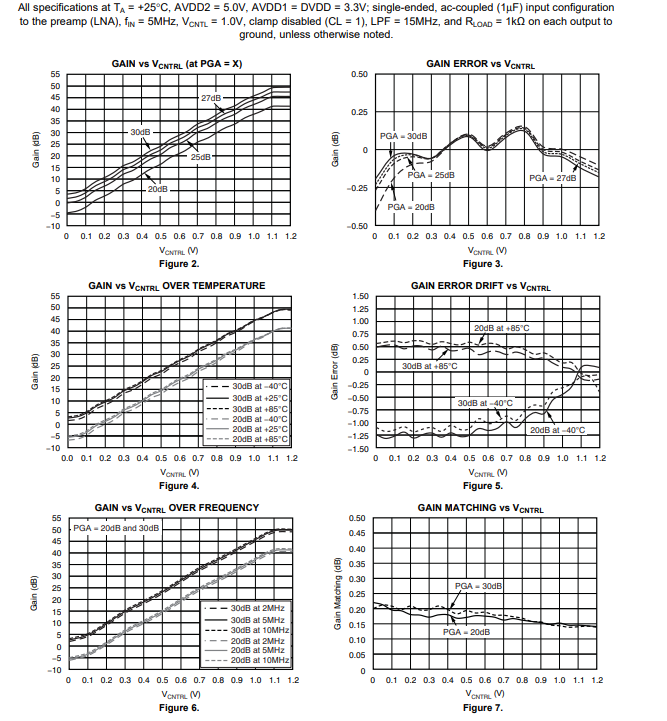

典型特性

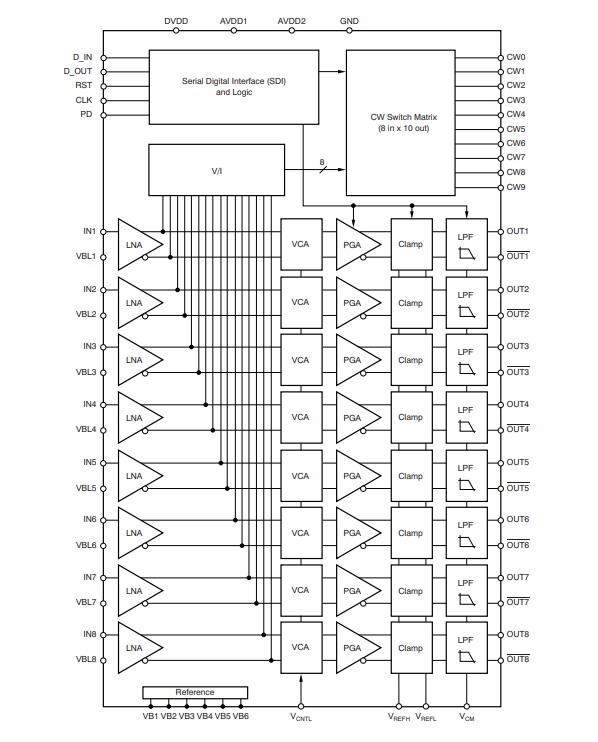

功能方框图

应用
医疗成像、超声系统
便携式系统
中低端系统
