LMH6514 具有 6.02dB 步进的 600MHz 数字控制、可变增

LMH6514是一款高性能、数控可变增益放大器（DVGA）。它将精确的增益控制与低噪声、超线性、差分放大器相结合。通常，LMH6514在广泛的混合信号和数字通信应用中驱动高性能ADC，例如需要自动增益控制（AGC）来增加系统动态范围的移动无线电和蜂窝基站。当与高速ADC结合使用时，系统动态范围可以扩展高达42 dB。

数据手册：*附件：LMH6514 具有 6.02dB 步进的 600MHz 数字控制、可变增益放大器技术手册.pdf

LMH6514具有差分输入和输出，允许在单个5V电源上进行大信号摆动。它被设计为接受来自RF元件的信号并保持端接阻抗环境。输入阻抗为200Ω 电阻。输出阻抗为200Ω 或400Ω 并且是用户可选择的。独特的内部架构允许使用单端和差分输入信号。

LMH6514的输入信号由一个高度线性的数控衰减器缩放，具有七个精确的6dB步长。衰减器输出为高增益、超线性差分跨导器提供输入信号。跨导器差分输出电流可以通过使用片上200转换为电压Ω 或400Ω 荷载。跨导增益为0.1安培/伏，在驱动200伏时，最大电压增益为+32 dBΩ 负载，或驱动400时为38 dBΩ load.

LMH6514在-40°C至+85°C的工业温度范围内运行。LMH6514采用16引脚、热增强型WQFN封装。

特征
42分贝范围内的可调放大
精确的6.02分贝放大步骤
并行3位放大控制
片内寄存器放大器设置
完全差分信号路径
单端转差异能力
2002年输入阻抗
小尺寸（4 mm x 4 mm）WQFN封装

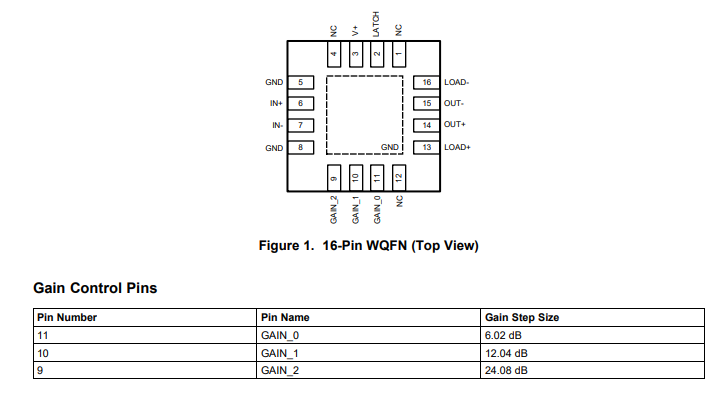

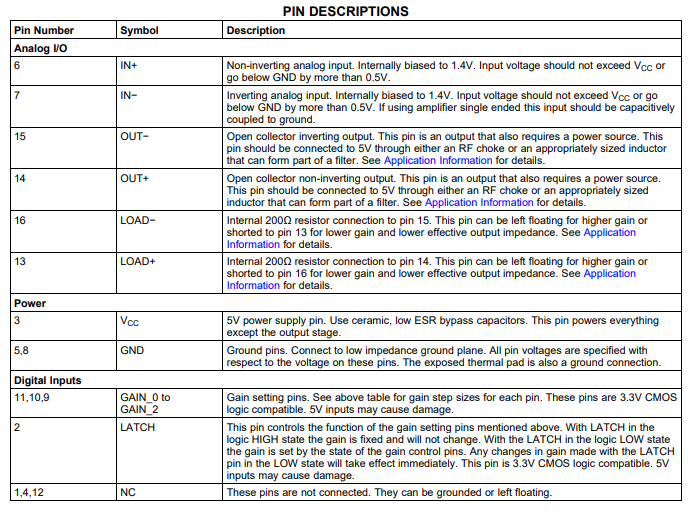

引脚功能和配置

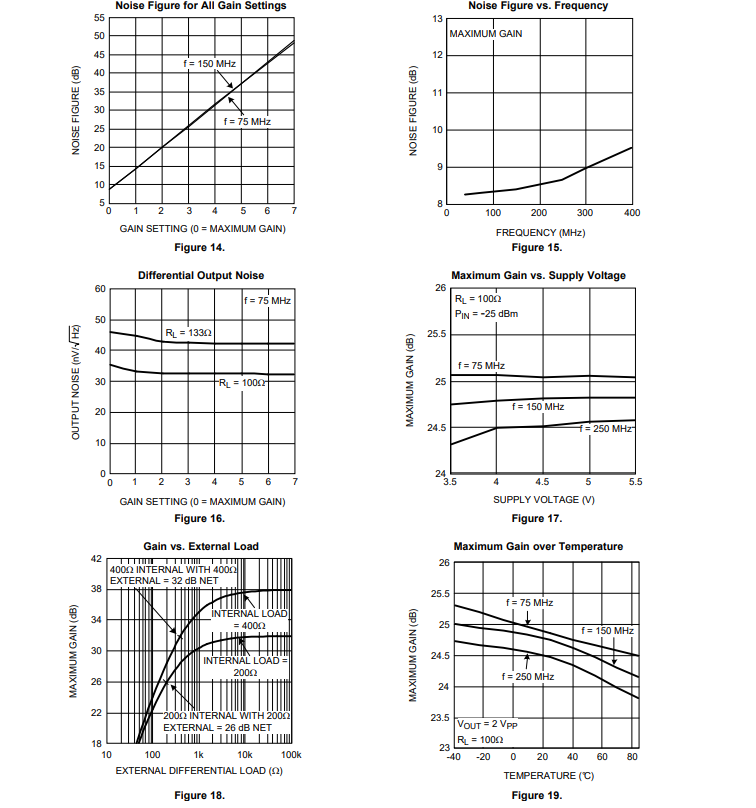

典型特性

应用
蜂窝基站
IF采样接收机
仪表
调制解调
成像
差分线路接收器
