TLV342S 具有关断功能的双路、5.5V、2.2MHz运算放大

TLV34xx器件分别是单CMOS和双CMOS运算放大器，具有低电压、低功耗和轨到轨输出摆动能力。PMOS输入级提供1pA（典型值）的超低输入偏置电流和
0.3 mV（典型值）。对于需要出色直流精度的应用，A级（TLV34xA）在25°C时具有1.25 mV（最大）的低偏移电压。

数据手册：*附件：TLV342S 具有关断功能的双路、5.5V、2.2MHz运算放大器技术手册.pdf

这些单电源放大器专为超低电压（1.5 V至5 V）操作而设计，共模输入电压范围通常从正电源轨延伸至-0.2 V至0.5 V。

RUG封装中的TLV341（单）和TLV342（双）还提供了一个可用于禁用设备的关机（SHDN）引脚。在关机模式下，电源电流降至45pA（典型值）。TLV341提供SOT-23和较小的SC70封装，适用于空间最有限的应用。双TLV342采用标准SOIC、VSSOP和X2QFN封装。

从-40°C到125°C的扩展工业温度范围使TLV34xx适用于各种商业和工业应用。

特征
•1.8V和5V性能
•低偏移（A级）
–最大1.25 mV（25°C）
–1.7 mV最大值（–40°C至125°C）
•轨对轨输出摆动
•宽共模输入电压范围：-0.2 V
至（V+–0.5 V）
•输入偏置电流：1 pA（典型）
•输入偏移电压：0.3 mV（典型）
•低电源电流：70μA/通道
•低停机电流：
每个通道10 pA（典型）
•增益带宽：2.3 MHz（典型）
•转换速率：0.9 V/μs（典型）
•关机后的开启时间：5μs（典型值）
•输入参考电压噪声（10 kHz时）：
20 nV/√Hz
•ESD保护超过JESD 22
2000-V人体模型（HBM）
–750-V充电设备型号（CDM）

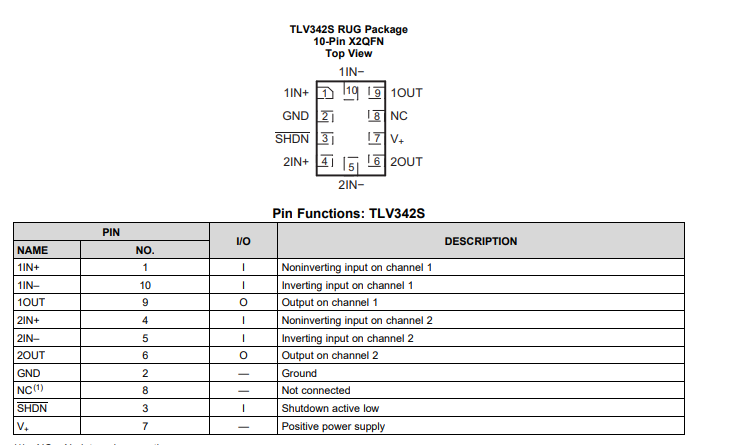

引脚功能和配置

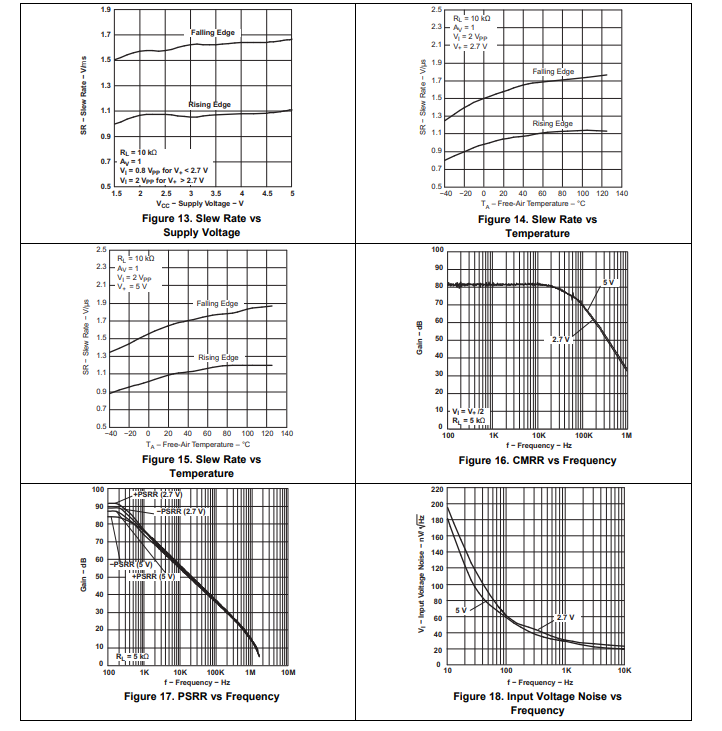

典型特性

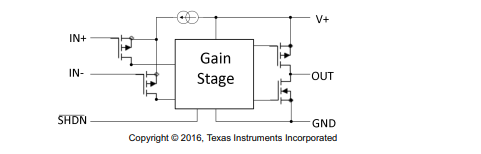

功能方框图

应用
•移动电话
•消费电子产品（笔记本电脑）
•语音音频前置放大器
•便携式电池供电电子设备
设备
•电源电流监测
•电池监测
•缓冲器
•过滤器
