VCA822 宽带、大于40dB增益调节范围、线性可变增益

VCA822器件是一个直流耦合、宽带、V/V线性、连续可变、压控增益放大器。它为单端转换提供差分输入，具有高阻抗增益控制输入，用于将增益从增益电阻器（RG）和反馈电阻器（RF）设置的标称最大增益降低40dB。

数据手册：*附件：VCA822 宽带、大于40dB增益调节范围、线性可变增益放大器技术手册.pdf

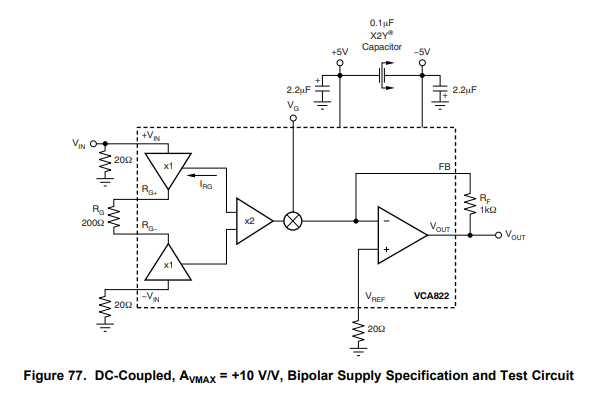

VCA822器件的内部架构由两个输入缓冲器和一个与乘法器核心集成的输出电流反馈放大器级组成，提供了一个不需要外部缓冲的完整可变增益放大器（VGA）系统。最大增益由两个电阻器从外部设置，为设计提供了灵活性。最大增益应设置在+2 V/V和+100 V/V之间。在±5V电源下工作时，VCA822设备的增益控制电压随着控制电压从+1 V到1 V的变化而以V/V为单位线性调整增益。例如，设置为+10 V/V的最大增益，VCA82设备在
1-V输入，增益控制范围为-1V输入时为0.1V/V。VCA822器件具有出色的增益线性。对于最大增益为20 dB且增益控制输入电压在0 V和1 V之间变化的情况，增益偏差不超过±0.3 dB（在+25°C时最大）。

特征
150-MHz小信号带宽
（G =+10 VN）
137 MHz，5 Vpp带宽（G = +10 V）
0.1-分贝28 MHz时的平坦度
1700 V/us压摆率
' 40-分贝放大调整范围
高收益准确度：20分贝+0.3分贝
高输出电流：+160 mA

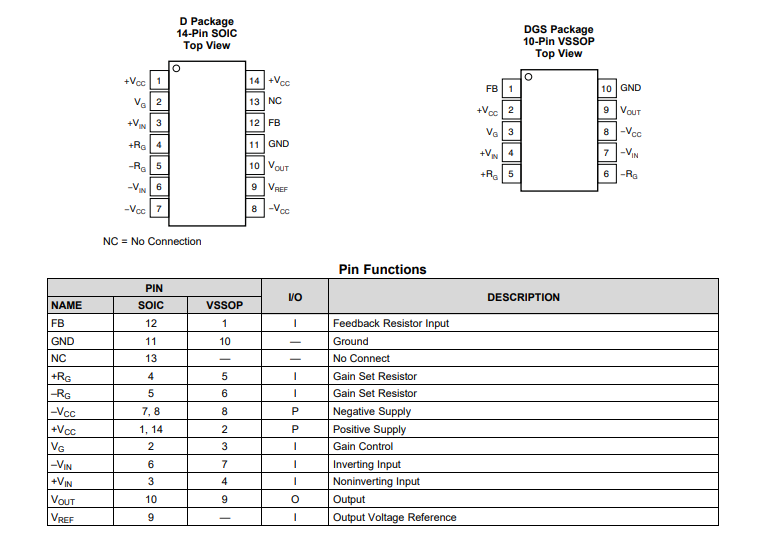

引脚功能和配置

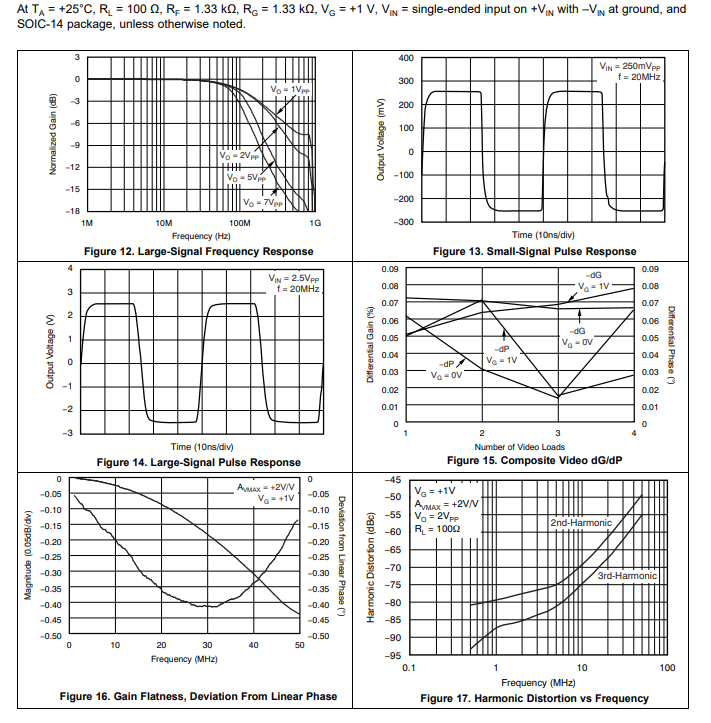

典型特性

典型应用

应用
差分线路接收器
差异均衡器
脉冲幅度补偿
可变衰减器
电压可调主动过滤器
直接升级至LMH 6503
