LMH6619-Q1 汽车双路、130MHz、1.25mA RRIO运算放大器技

LMH6619Q（双）是一款130 MHz轨对轨输入和输出放大器，设计用于需要高速、低电源电流、低噪声以及驱动复杂ADC和视频负载能力的广泛应用。工作电压范围从2.7V延伸到11V，在5V时，电源电流通常为每通道1.25mA。LMH6619Q是PowerWise®家族的成员，具有出色的功率性能比。

数据手册:*附件：LMH6619-Q1 汽车双路、130MHz、1.25mA RRIO运算放大器技术手册.pdf

放大器的电压反馈设计拓扑提供平衡输入和高开环增益，便于在有源滤波器设计等应用中使用和精确。偏移电压通常为0.1 mV，达到0.01%的稳定时间为120 ns，与100 kHz的100 dBc SFDR相结合，使该部分适合用作流行的8位、10位、12位和14位兆采样ADC的输入缓冲器。
输入共模范围超出电源轨200 mV。在具有接地端接150Ω负载的单个5V电源上，输出摆动到接地轨的37 mV以内，而中间轨端接1 kΩ负载将摆动到任一轨的77 mV，在低功率轨上提供真正的单电源操作和最大的信号动态范围。放大器输出将提供和吸收35mA的电流，并在不需要外部补偿的情况下驱动高达30pF的负载。
LMH6619Q采用8引脚SOIC封装。

特性
VS=5V，RL=1 kΩ，TA=25°C，AV=+1，
除非另有规定。
工作电压范围2.7V至11V
每个通道的电源电流为1.25 mA
小信号带宽130 MHz
输入偏移电压（25°C时的限制）±0.75 mV
转换速率55 V/µs
沉降时间为0.1%90 ns
沉降时间为0.01%120 ns
SFDR（f=100 kHz，AV=+1，VOUT=2 VPP）100 dBc
0.1 dB带宽（AV=+2）15 MHz
低电压噪声10 nV/√Hz
轨对轨输入和输出
AEC-Q100 2级合格–40°C至+105°C
按照汽车级流程制造

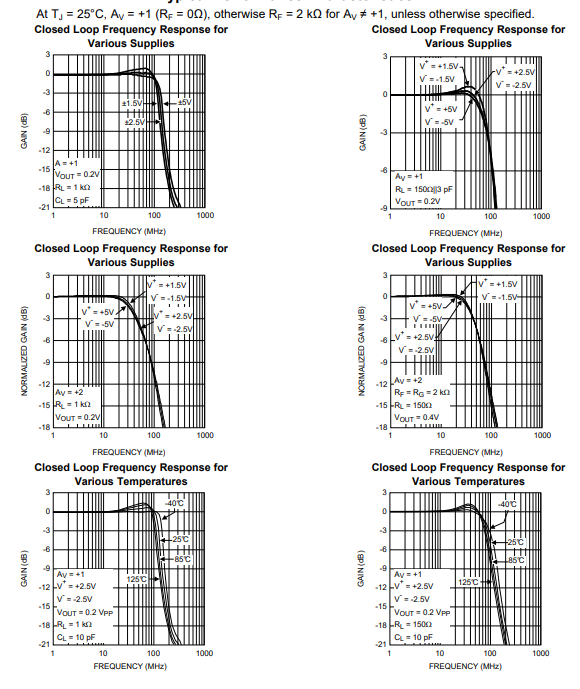

典型特性

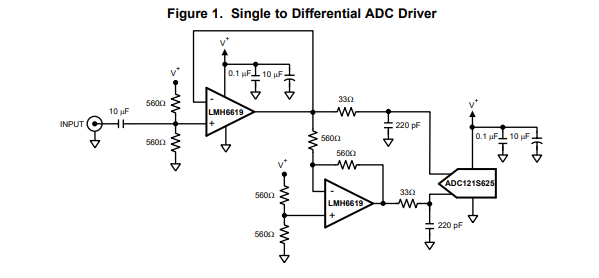

典型应用
