OPA211-EP 低噪声、低功耗、精密运算放大器技术手

OPA211 系列精准运算放大器用一个只有 3.6mA 的电源电流实现极低 1.1nV/√Hz噪声密度。 这个系列产品还提供轨到轨输出摆幅，这大大增加了动态范围。

数据手册：*附件：OPA211-EP 低噪声、低功耗、精密运算放大器技术手册.pdf

OPA211 系列产品极低的电压和低电流噪声、高速度、和宽输出摆幅使得这些器件成为 PLL 应用中环路滤波放大器的出色选择。

在精准数据采集应用中，OPA211 运算放大器系列产品在整个 10V 输出摆幅内实现 16 位精度所需的稳定时间为 700ns。 这个交流性能，与温度范围内只有 125μV 的偏移和 0.35μV/°C 的漂移组合在一起，使得 OPA211 成为驱动高精度 16 位模数转换器 (ADC) 或者缓冲高分辨率数模转换器 (DAC) 输出的理想选择。

OPA211 可在 ±2.25V 至 ±18V 的宽双电源范围，或者 +4.5V 至 +36V 的单电源范围内运行。

OPA211 采用小型微型小外形尺寸 (MSOP)-8 封装。 这个运算放大器的额定温度范围 T A =-55°C 至 +125°C。

特性

• 低电压噪声：1kHz 时为 1.1nV/√Hz
• 输入电压噪声：
  80nV PP （0.1Hz 至 10Hz）
• 总谐波失真 (THD)+N：-136dB (G=1,f=1kHz)
• 偏移电压：180μV（最大值）
• 偏移电压漂移：0.35μV/°C（典型值）
• 低电源电流：每通道 3.6mA（典型值）
• 单位增益稳定
• 增益带宽产品：
  80MHz (G=100)
  45MHz (G=1)
• 转换率：27V/μs
• 16 位稳定时间：700ns
• 宽电源范围：
  ±2.25V 至 ±18V，或者 +4.5V 至 +36V
• 轨至轨输出
• 输出电流：30 mA

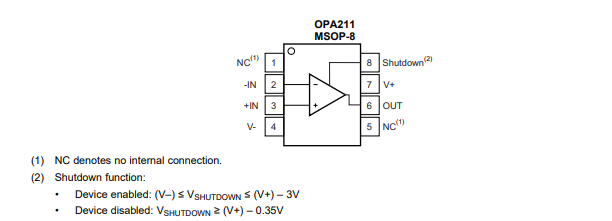

引脚功能和配置

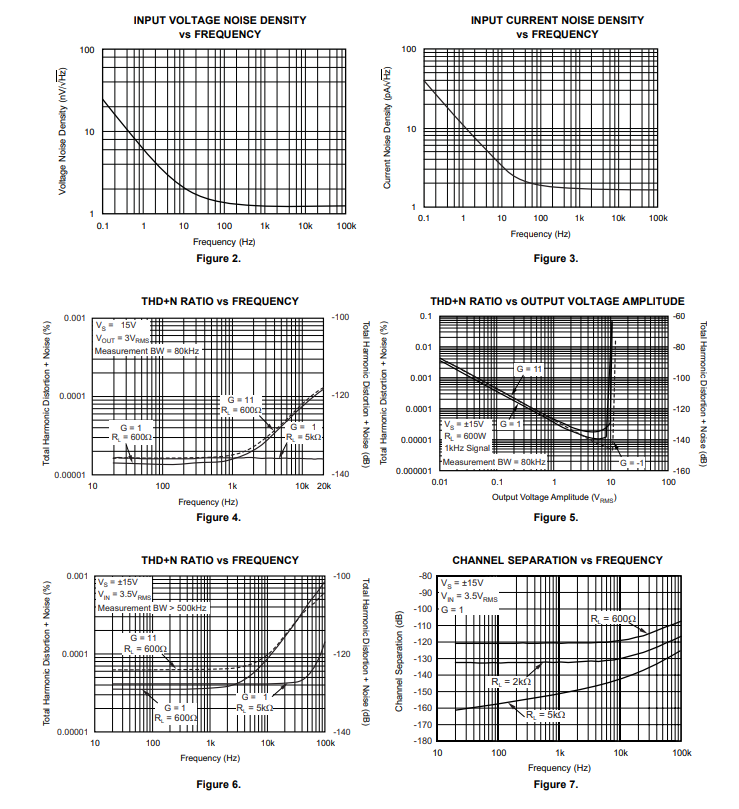

典型特性

功能方框图

应用范围
锁相环路(PLL)环路滤波器
低噪声、低功耗信号处理
16 位模数转换器(ADC)驱动器
数模转换器(DAC) 输出放大器
有源滤波器
低噪声仪器放大器
超声波放大器
专业音频前置放大器
低噪声频率合成器
红外检测器放大器
水诊器放大器
地音探听器放大器
医疗应用
