OPA4314 四路、5.5V、3MHz、低噪声、RRIO运算放大器技

OPA314 系列单通道、双通道和四通道运算放大器是新一代低功耗、通用互补金属氧化物半导体 (CMOS) 放大器的典型代表。该器件系列将轨到轨输入和输出摆幅、低静态电流（5 VS 时的典型值为 150µA）与 3MHz 高带宽和极低噪声（1kHz 时为 14nV/√Hz）相结合，广泛应用于 要求在成本和性能间达到良好平衡的 电池供电应用。低输入偏置电流支持 源阻抗高达兆欧级的 应用。

数据手册：*附件：OPA4314 四路、5.5V、3MHz、低噪声、RRIO运算放大器技术手册.pdf

OPA314 器件采用稳健耐用的设计，方便电路设计人员使用。该器件具有单位增益稳定的集成 RF/EMI 抑制滤波器，在过驱条件下不会出现反相并且具有高静电放电 (ESD) 保护（4kV 人体模型 (HBM)）。

此类器件经过优化，适合在 1.8V (±0.9V) 至 5.5V (±2.75V) 的低电压状态下工作并可在 -40°C 至 125°C 的完全扩展温度范围内额定运行。

OPA314（单通道）采用 SC70-5 和小外形尺寸晶体管 (SOT)23-5 封装。OPA2314（双通道）采用小外形尺寸 (SO)-8，微型小外形尺寸 (MSOP)-8 和四方扁平无引线 (DFN)-8 封装。四通道 OPA4314 采用薄型小外形尺寸 (TSSOP)-14 封装。

特性
• 低 IQ：150µA/通道
• 宽电源电压：1.8V 至 5.5V
• 低噪声： 1kHz 下为 14nV/√Hz
• 增益带宽：3MHz
• 低输入偏置电流：0.2pA
• 低偏移电压：0.5mV
• 单位增益稳定
• 内部射频/电磁干扰 (RF/EMI) 滤波器
• 扩展温度范围：
–40°C 至 125°C

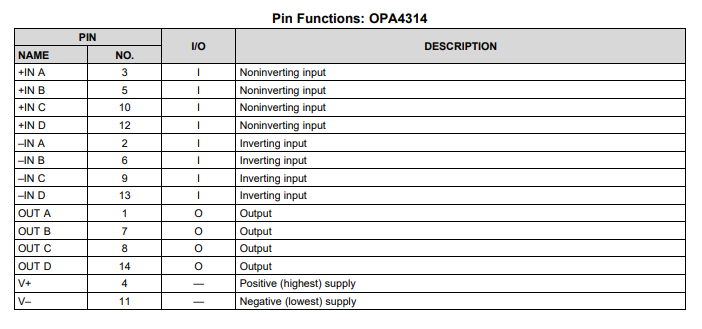

引脚功能和配置

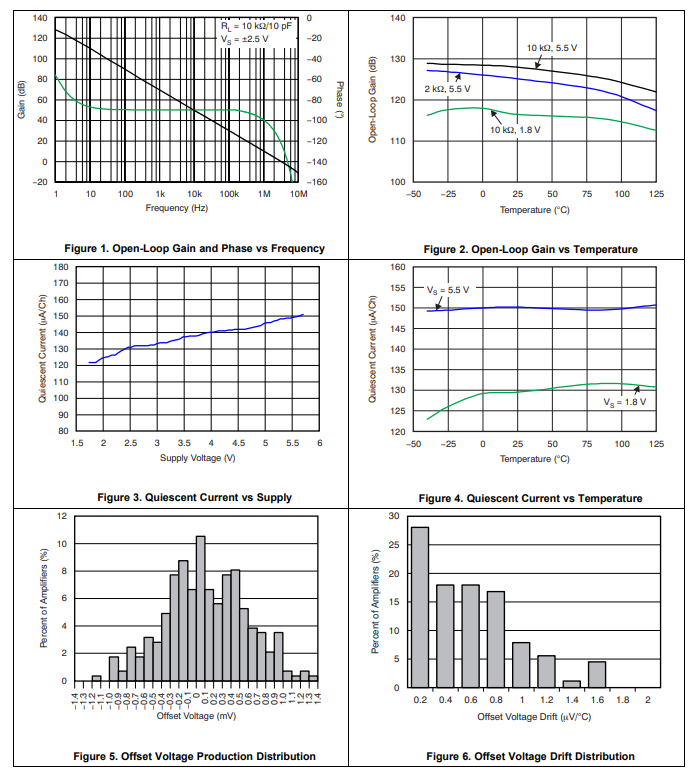

典型特性

功能方框图

应用范围
• 电池供电仪器：
– 消费类应用、工业应用、医疗应用
– 笔记本电脑、便携式媒体播放器
• 光电二极管放大器
• 有源滤波器
• 远程感测
• 无线计量
• 手持测试设备
