PGA308-Q1 具有可编程增益和失调电压的汽车类单电

PGA308-Q1 是一款可编程模拟传感器信号调节器。 此模拟信号路径放大传感器信号并且为偏移和增益提供数字校准。 校准通过 1W 引脚、一个数字单线制 UART 兼容接口来完成。 对于三端传感器模块，1W 可连接至 VOUT 并且此组件可通过 VOUT 引脚进行编程。 增益和偏移校准参数被存储在板载一次性可编程 (OTP) 内存的七个内存库中。 加电复位 (POR) OTP 内存库总共可编程四次。

数据手册：*附件：PGA308-Q1 具有可编程增益和失调电压的汽车类单电源、自动置零传感器放大器技术手册.pdf

全模拟信号路径包含有一个 2 x 2 输入复用器 (mux) 以实现电子传感器引线交换、一个粗略偏移调整、一个自动置零可编程增益测量仪器放大器 (PGA)、一个精准增益调整、一个精准偏移调整、和一个可编程增益输出放大器。 故障监控电路检测并发出传感器烧断、过载、和系统故障状态信号。 过程量/欠程量限制为系统电平诊断提供额外了方法。 此两用 D OUT /VCLAMP 引脚可被用作一个可编程数字输出或者一个 VOUT 过压钳位。

特性

• 符合汽车应用要求
• 具有符合 AEC-Q100 的下列结果：
  • 器件温度 1 级： -40℃ 至 +125℃ 的环境运行温度范围
  • 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2
  • 器件充电器件模型 (CDM) ESD 分类等级 C3B
• 针对桥式传感器的数字校准
• 偏移选择：粗略选择和精准选择
• 增益选择：粗略选择和精准选择
• 桥式故障监控器
• 用于引线交换的输入复用器
• 过程量/欠程量限制
• D OUT / VOUT 钳位功能
• 七插槽一次性可编程 (OTP) 内存
• 一线制数字通用异步收发器 (UART) 接口
• 运行电压：+2.7 V 至 +5.5 V
• MSOP-10 和 3mm x 4mm DFN-10 封装

引脚功能和配置

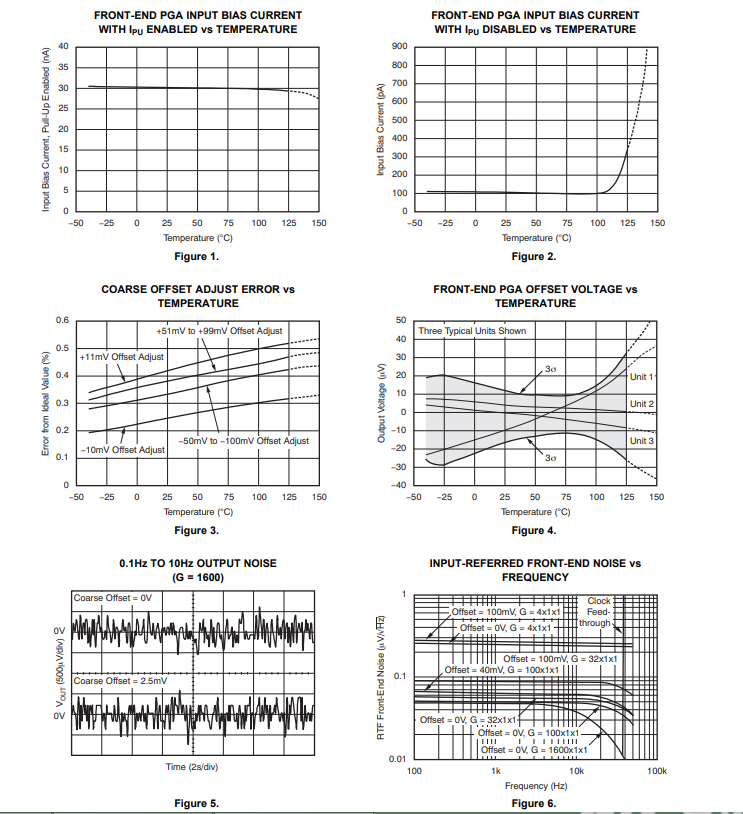

典型特性

应用范围
桥式传感器
远程 4-20 mA 发射器
应变、负载、衡器
车载传感器
