INA230 具有警报功能的 36V、16 位、I²C 输出电流、

INA230 是一款具有 I2C 接口（特有 16 个可编程地址）的双向电流和功率监视器 。INA230 监视分路电压压降和总线电源电压。可编程校准值、转换时间、和均值计算，与一个内部乘法器相组合，实现电流值（安培）和功率值（瓦）的直接读取。

数据手册:*附件：INA230 具有警报功能的 36V、16 位、I²C 输出电流、电压和功率监测器技术手册.pdf

INA230 检测总线（电压介于 0V 至 36V）上的电流，该器件由单个 2.7V 至 5.5V 电源供电，消耗 330µA（典型值）电源电流。INA230 额定运行温度范围为–40°C 至 +125°C。

特性
• 总线电压检测范围为 0V 至 36V
• 高侧或低侧检测
• 电流、电压和功率报告
• 高精度：
– 0.3% 增益误差（最大值）
– 25μV 偏移（最大值）
• 可配置均值计算选项
• 可编程警报阈值
• 电源运行电压：2.7V 至 5.5V
• 封装：
– 16 引脚 RGT (VQFN)
– 10 引脚 DGS (VSSOP)

引脚功能和配置

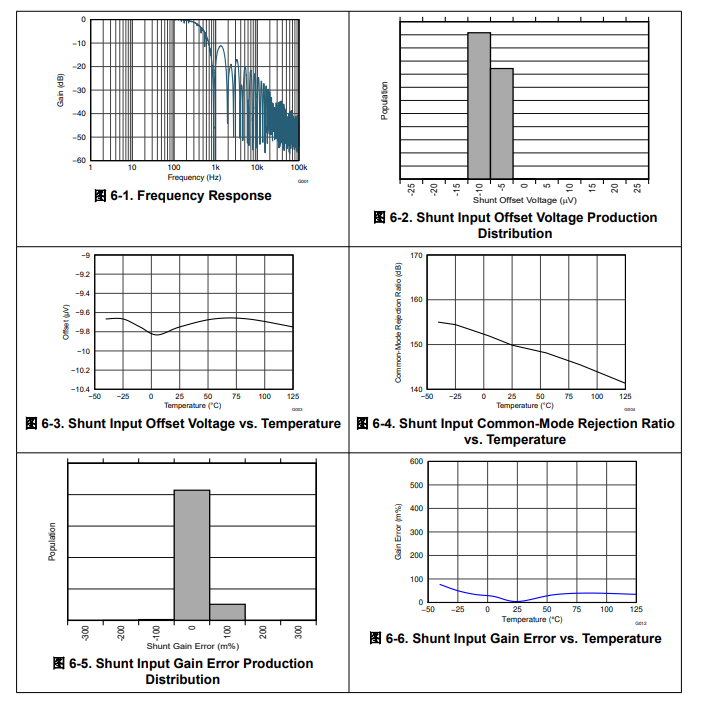

典型特性

功能方框图

应用
• 机架式服务器
• 无线基础设施
• 高性能计算
• 电源管理
• 电池监控器和平衡器
• 电源
• 测试设备
