LMV7239-Q1 汽车级、微功耗、75ns、单路轨至轨比较

LMV7239-Q1 是 75ns 超低功耗低压比较器。此器件可在 2.7V 至 5.5V 的完整电源电压范围内正常运行。该器件可实现 75ns 的传播延迟，而在 5V 电压下仅消耗 65µA 的电源电流。

数据手册：*附件：LMV7239-Q1 汽车级、微功耗、75ns、单路轨至轨比较器技术手册.pdf

LMV7239-Q1 具有更大的轨至轨共模电压范围。输入共模电压范围可基于地电压向下扩展 200mV 并基于电源电压向上扩展 200mV，从而允许接地感应和电源感应。

LMV7239-Q1 具有 推挽式输出级。凭借此特性，器件无需外部上拉电阻器即可运行。

LMV7239-Q1 采用 5 引脚 SC70 和 5 引脚 SOT-23 封装，因此非常适合需要小尺寸和低功耗特性的系统。

特性
• 符合汽车类 标准
• 具有符合 AEC-Q100 标准的下列特性：
– 器件温度 1 级：–40°C 至 125°C 的环境工作温
度范围
– 器件人体模型 (HBM) 静电放电 (ESD) 分类等级
1C
– 器件 CDM ESD 分类等级 C5（DBV 封装）
• VS = 5V，TA = 25°C（典型值，除非另有说明）
• 传播延迟：75ns
• 低电源电流：65µA
• 轨至轨输入
• 开漏和推挽输出
• 非常适合 2.7V 和 5V 单电源 应用
• 采用节省空间的封装：
– 5 引脚 SOT-23
– 5 引脚 SC70

引脚功能和配置

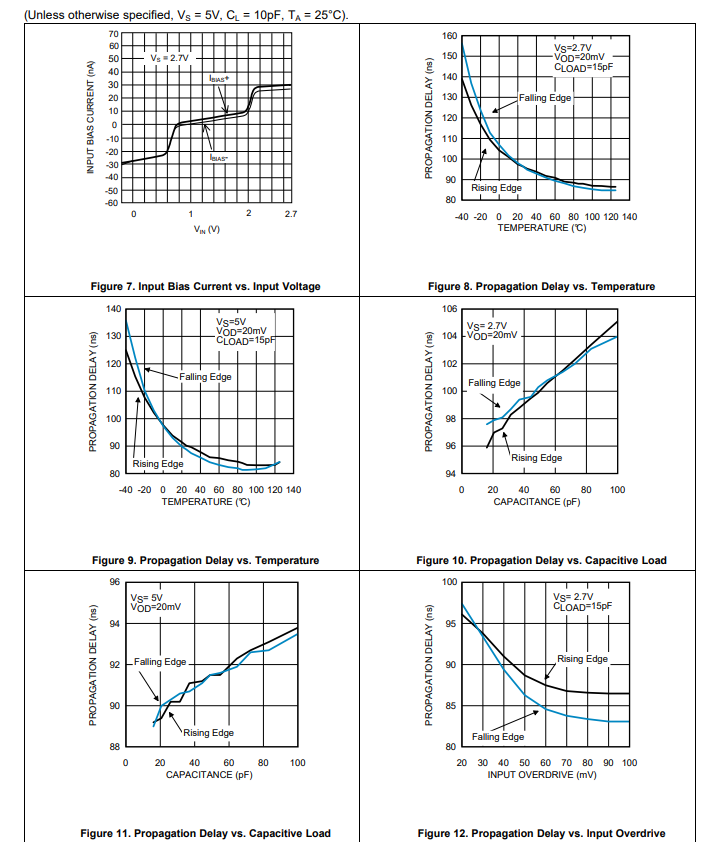

典型特性

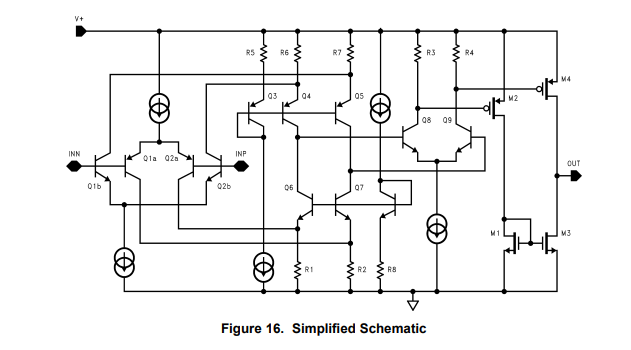

功能方框图

应用
• 便携式和电池供电类系统
• 机顶盒
• 高速差分线路接收器
• 窗口比较器
• 过零检测器
• 高速采样电路
