LMH6551Q-Q1 差动、高速运算放大器技术手册

LMH6551Q是一款高性能电压反馈差分放大器。LMH6551Q具有驱动高性能ADC所需的高速和低失真，以及通过CAT 5数据电缆等平衡传输线驱动信号的电流处理能力。LMH6551Q可以处理各种视频和数据格式。

数据手册：*附件：LMH6551Q-Q1 差动、高速运算放大器技术手册.pdf

使用外部增益设置电阻器，LMH6551Q可以在任何所需的增益下使用。增益灵活性和高速性使LMH6551Q适合用作高性能通信设备中的中频放大器。

LMH6551Q采用VSSOP封装。

特性
370 MHz−3 dB带宽（VOUT=0.5 VPP）
50 MHz 0.1 dB带宽
2400 V/µs转换速率
18 ns沉降时间至0.05%
5 MHz时为-94/-96 dB HD2/HD3
LMH6551Q符合AEC-Q100 1级标准，采用汽车级流程制造

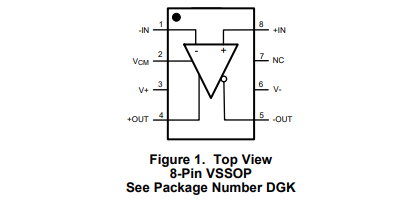

引脚配置

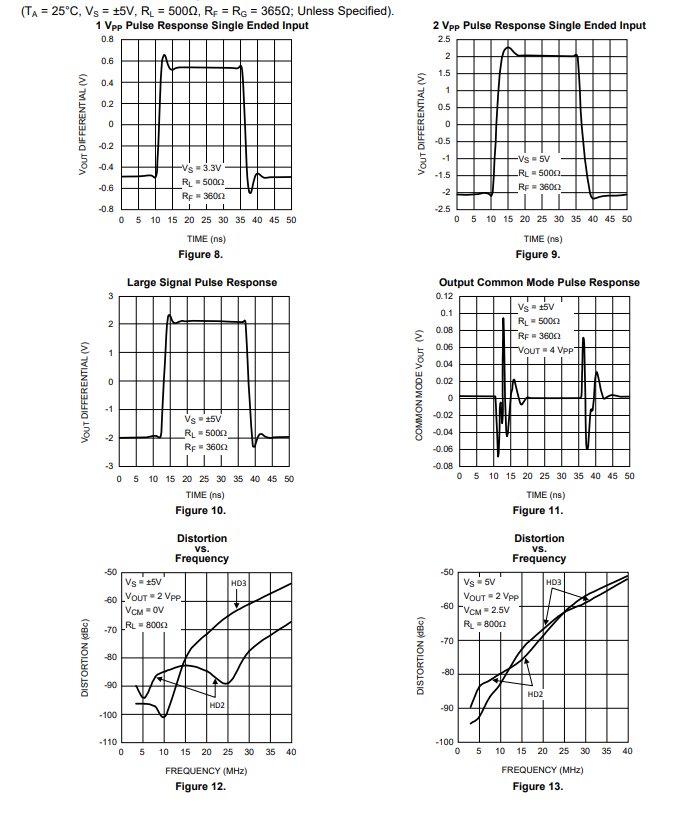

典型特性

典型应用

应用
差动AD驱动器
双绞线视频传输
差动线路驱动器
单端-差动转换器
高速差分信令
中频/射频放大器
声表面波滤波缓冲器/驱动器
汽车
