SM73307 双通道、精密、17MHz、低噪声、CMOS输入放大

SM73307是一款双路、低噪声、低偏移、CMOS输入、轨到轨输出的精密放大器，具有高增益带宽积。SM73307非常适合各种仪器应用，包括太阳能光伏。

数据手册：*附件：SM73307 双通道、精密、17MHz、低噪声、CMOS输入放大器技术手册.pdf

利用CMOS输入级，SM73307实现了100 fA的输入偏置电流、5.8 nV/√Hz的输入参考电压噪声和小于±150μV的输入偏移电压。这些特性使SM73307成为精密应用的首选。

SM73307每通道仅消耗1.30mA的电源电流，提供17MHz的高增益带宽积，能够在高闭环增益下进行精确放大。

SM73307的电源电压范围为1.8V至5.5V，这使其成为具有低电源电压要求的便携式低功耗应用的理想选择。

SM73307采用TI先进的VIP50工艺技术制造，采用8针VSSOP封装。

SM73307采用了针对光伏和汽车市场的增强制造和支持流程，包括缺陷检测方法。可靠性鉴定符合可再生能源等级和AEC-Q100标准中规定的要求和温度等级。

特性
除非另有说明，否则VS=5V时的典型值。
可再生能源等级
输入偏移电压±150μV（最大）
输入偏置电流100 fA
输入电压噪声5.8 nV/√Hz
增益带宽乘积17 MHz
电源电流1.30mA
电源电压范围1.8V至5.5V
THD+N@f=1 kHz 0.001%
工作温度范围-40°C至125°C
轨对轨输出摆动
8针VSSOP封装

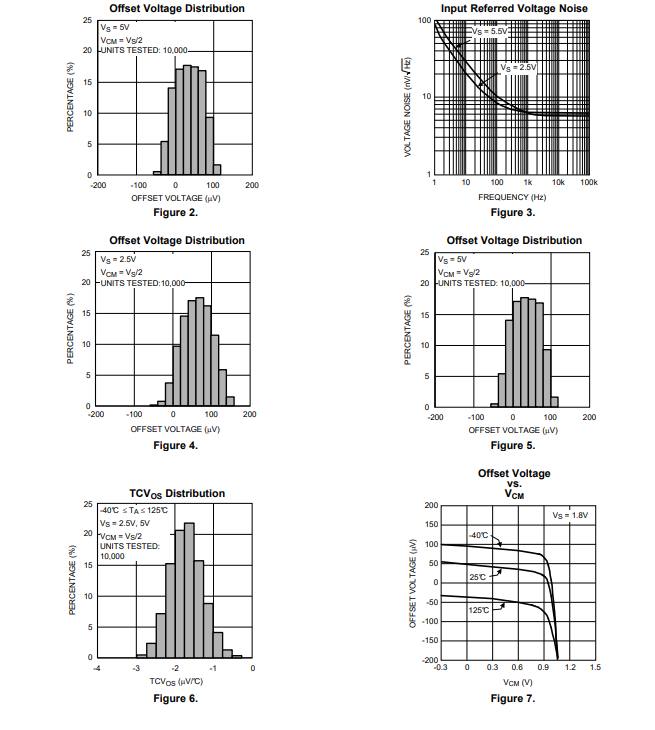

典型特性

电气参数

应用
光伏电子
有源滤波器和缓冲器
传感器接口应用
跨阻放大器
汽车
