OPA2322 双通道、5.5V、20MHz、低噪声、RRIO运算放大

OPA322 系列包含具有低噪声和轨至轨输入/输出的单通道、双通道和四通道 CMOS 运算放大器，专为低功耗、单电源应用而优化。 1.8 V 至 5.5 V 的宽电源范围以及每通道仅 1.5 mA 的低静态电流，使得这些器件非常适合于功耗敏感型应用。

数据手册：*附件：OPA2322 双通道、5.5V、20MHz、低噪声、RRIO运算放大器技术手册.pdf

由于兼具超低的噪声（在 1 kHz 频率下为 8.5 nV/√Hz
）、高的增益带宽 (20 MHz) 和高转换速率 (10 V/μs)，因而使得 OPA322 系列成为众多应用的理想选择，包括信号调节及需要高增益的传感器放大。 另外，OPA322 系列还拥有很低的 THD + N，因此同样极为适合于消费类音频应用，尤其是单电源系统。

OPAx322S 型号的器件具有一种停机模式，该模式允许将放大器从正常操作状态切换至待机状态 （待机电流通常小于 0.1 μA）。

OPA322 （单通道版本） 采用 SOT23-5 和 SOT23-6 封装，而 OPA2322 （双通道版本） 则可提供 MSOP-8、MSOP-10、SO-8 和 DFN-8 封装。 四通道版本 OPA4322 采用 TSSOP-14 和 TSSOP-16 封装。 所有器件版本的规定工作温度范围均为 ―40℃ 至 +125℃

特性

• 增益带宽： 20 MHz
• 低噪声： 8.5 nV/√Hz （在 1 kHz 频率条件下）
• 转换速率： 10 V/μs
• 低 THD + N： 0.0005%
• 轨至轨输入输出 (I/O)
• 失调电压： 2 mV （最大值）
• 电源电压： 1.8 V 至 5.5 V
• 电源电流： 每通道 1.5 mA
  • 停机模式： 每个通道的静态电流为 0.1 μA
• 具有稳定的单位增益
• 小外形封装：
  • SOT23, DFN, MSOP, TSSOP

引脚功能和配置

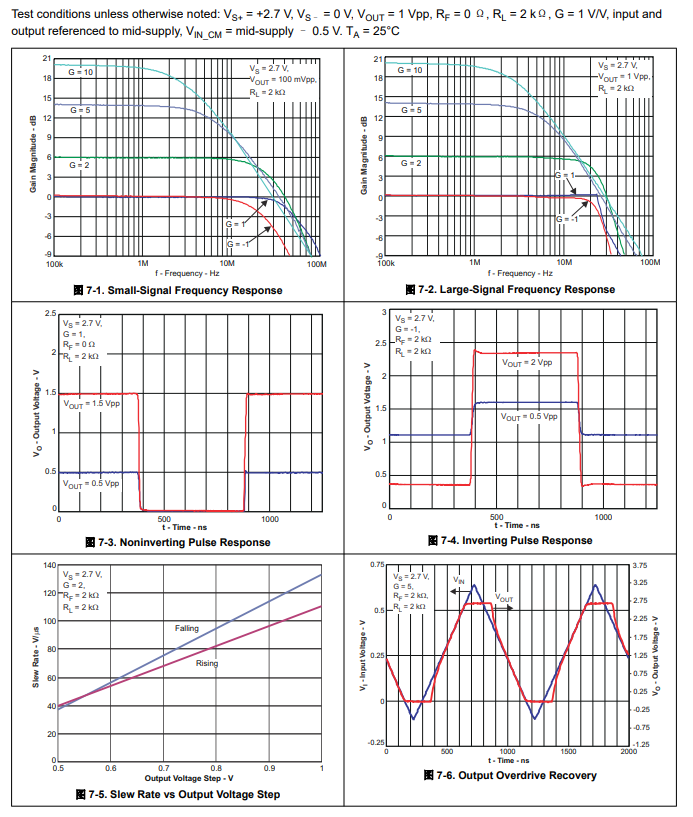

典型特性

应用范围
传感器信号调节
消费类音频
多极点有源滤波器
控制环路放大器
通信
安全
扫描仪
