OPA376-Q1 汽车类低噪声、低Iq精密运算放大器技术

OPAx376-Q1 系列代表了新一代低噪声 e-trim™ 运算放大器，可提供出色的直流精度和交流性能。该器件具有轨到轨输出、低失调电压（最大值为 25µV）、低噪声 (7.5nV/√Hz)、950µA 的静态电流（最大值）和 5.5MHz 带宽，对于各类精密和便携式应用极具吸引力。此外，OPA376-Q1 拥有较宽的电源电压范围和出色的 PSRR，因此非常适合直接由电池供电而无需调节的应用。

数据手册：*附件：OPA376-Q1 汽车类低噪声、低Iq精密运算放大器技术手册.pdf

OPA376-Q1（单通道版本）采用 MicroSIZE SC70-5、SOT23-5 和 SOIC-8 封装。OPA2376-Q1（双通道）采用 SOIC-8 和 VSSOP-8 封装。OPA4376-Q1（四通道）采用 TSSOP-14 封装。所有器件版本的额定工作温度范围均为 -40°C 至 +125°C。

特性
• 符合面向汽车应用的 AEC-Q100 标准：
– 温度等级 1：–40°C 至 +125°C，TA
• 功能安全型
– 可提供用于功能安全系统设计的文档（OPA376-Q1 和 OPA2376-Q1）
• 低噪声：1kHz 时为 7.5nV/√Hz
• 0.1Hz 至 10Hz 噪声：0.8μVPP
• 静态电流：760μA（典型值）
• 低失调电压：5μV（典型值）
• 增益带宽积：5.5MHz
• 轨到轨输入和输出
• 单电源供电
• 电源电压：2.2V 至 5.5V
• 节省空间的封装：
– SC70、SOT-23、VSSOP、TSSOP

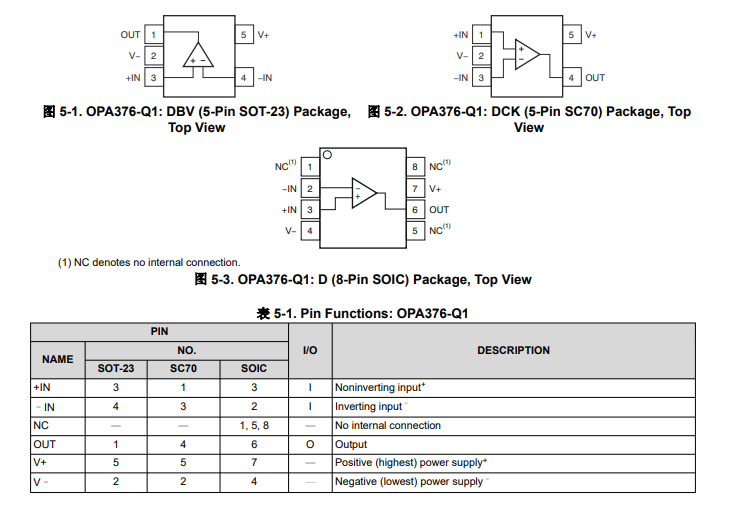

引脚功能和配置

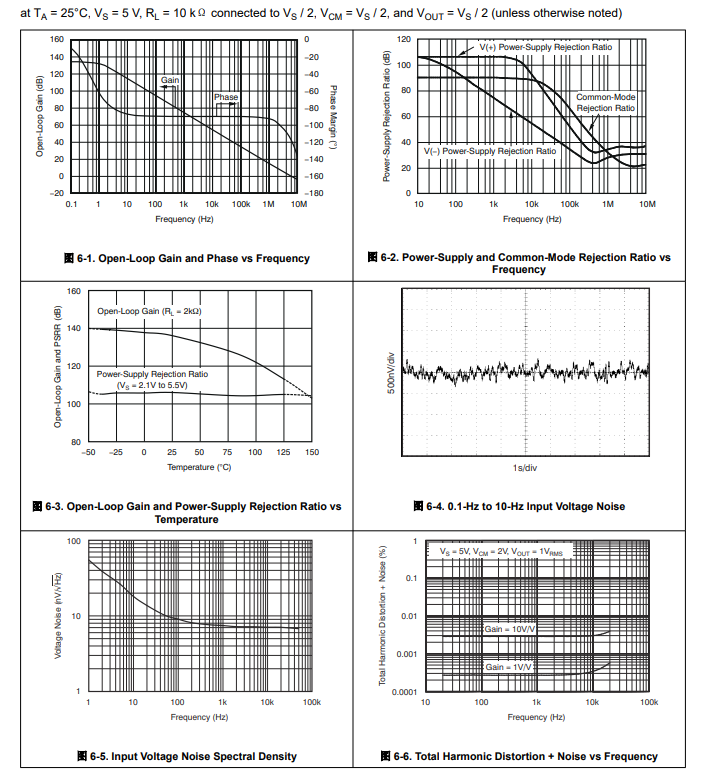

典型特性

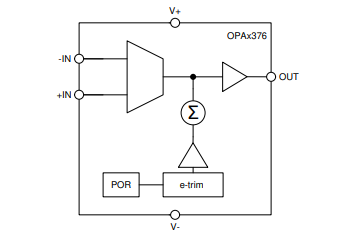

功能方框图

应用
• 车载充电器 (OBC) 和无线充电器
• 逆变器和电机控制
• 直流/直流转换器
• 电池管理系统 (BMS)
