OPA209 单通道、2.2nV/rtHz、18MHz、RRO、36V精密运算放

OPA209系列精密运算放大器实现了极低的电压噪声密度（2.2 nV/√Hz），电源电流仅为2.5 mA（最大）。该系列还提供轨到轨输出摆动，有助于最大限度地提高动态范围。

数据手册：*附件：OPA209 单通道、18MHz、RRO、36V精密运算放大器技术手册.pdf

在精密数据采集应用中，OPA209即使在10-V输出摆动的情况下，也能提供快速稳定到16位精度的时间。这种出色的交流性能，加上仅150µV（最大）的偏移和低温度漂移，使OPA209非常适合快速、高精度的应用。

OPA209可在±2.25 V至±18 V的宽双电源范围内使用，或在4.5 V至36 V的单电源操作范围内使用。

OPA209提供5针SOT-23、8针VSSOP和标准8针SOIC封装。双OPA2209有8针VSSOP和8针SOIC封装。四路OPA4209采用14针TSSOP封装。

OPA209系列的温度范围为-40°C至125°C。

功能
低电压噪声：2.2 nV/hz，1 khz
0.1赫兹至10赫兹噪声：130 nVpp
低静态电流：2.5马赫(最大)
低偏置电压：150 pV(最大)
增益带宽产品：18 MHz
转换率：6.4V/us
广泛的供应范围：
+2.25伏至+18伏、4.5伏至36伏
轨对轨输出
短路电流：+65 mA
提供5针SOT-23.8针MSOP
8针Solc和14针TSSOP封装

引脚功能和配置

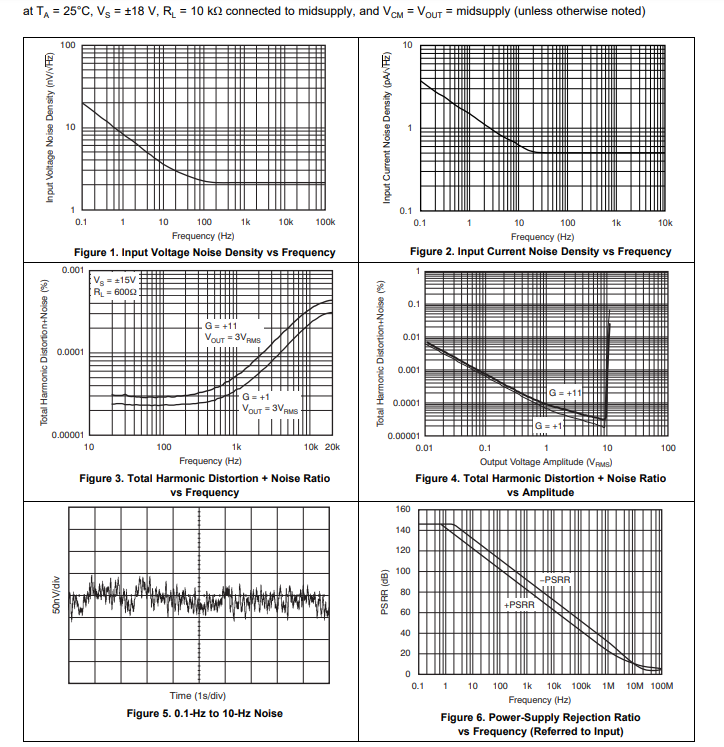

典型特性

功能方框图

应用
PLL环路滤波器
低噪声、低功耗的信号处理
低噪声仪表放大器
高性能ADC驱动器
高性能DAC输出放大器
有源滤光器
紫外声放大器
专业音频前置放大器
低噪声频率合成器
红外探测器放大器
水听器放大器
