CC2595 用于2.4GHz ISM频带系统的射频前端发射功率放

CC2595是一种PA解决方案，可扩展任何Zigbee或蓝牙收发器的范围。它是一款经济高效、高性能的射频前端，适用于2.4GHz频段的低功耗和低电压无线应用。如果使用适当的外部部件，其单端RF输入和输出使其与任何制造商的收发器兼容。当使用发射/接收（T/R）开关和平衡-不平衡转换器时，它可以与现有和未来的CC24XX和CC25XX收发器产品连接。CC2595通过提供功率放大器来提高输出功率，从而扩展了链路预算。它对高（+20 dBm）输出功率非常有效，使其适用于电池供电系统。CC2595包含PA和RF匹配，用于高性能无线应用的简单设计。它采用3×3mm、16引脚QFN封装，带有裸露的焊盘。

数据手册：*附件：CC2595 用于2.4GHz ISM频带系统的射频前端发射功率放大器技术手册.pdf

特性
低成本、小包装
外部组件很少
2.0V至3.6V操作
掉电模式下电流消耗小于1-µA
低传输电流消耗
3 V时98 mA，输出+20.7 dBm（PAE=40%）
符合RoHS标准的3×3mm QFN-16封装

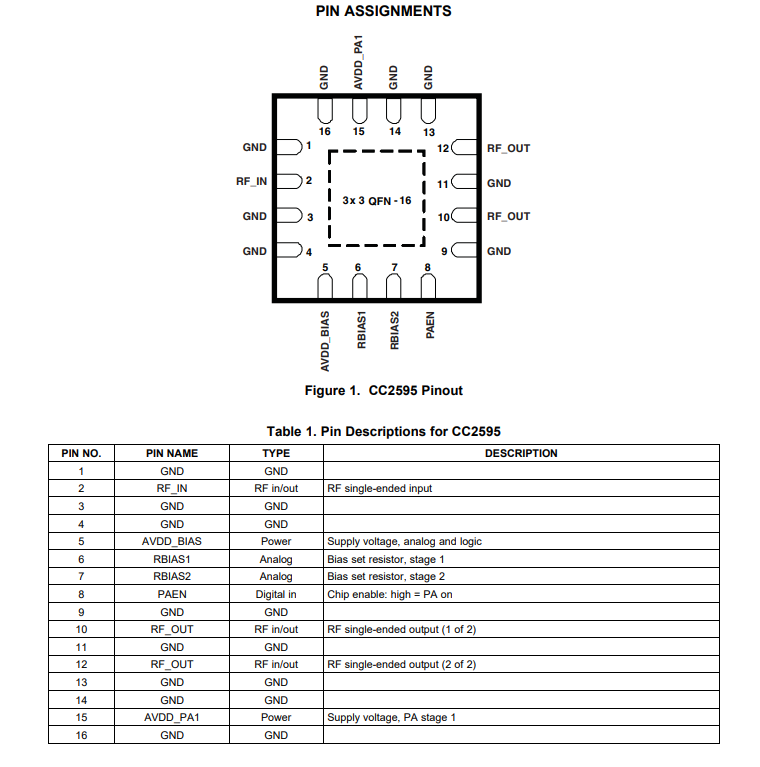

引脚功能和配置

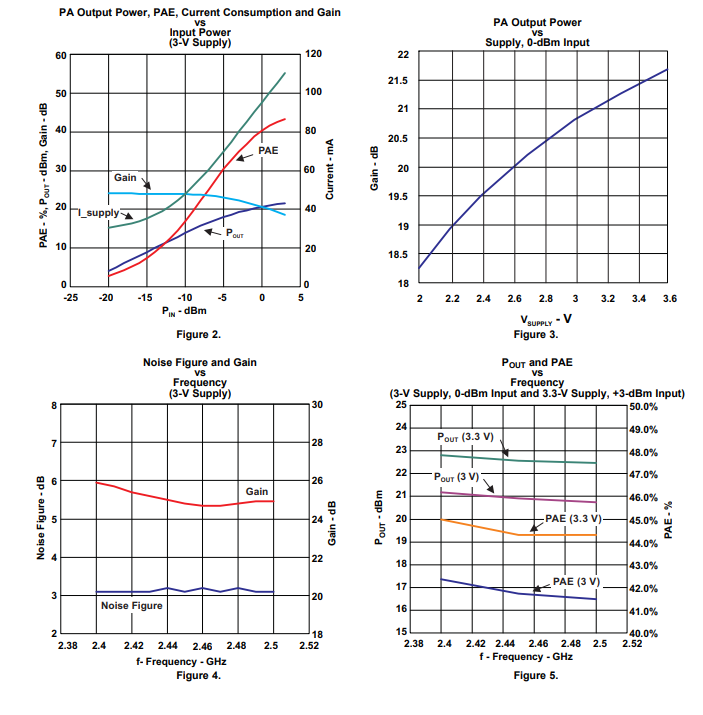

典型特性

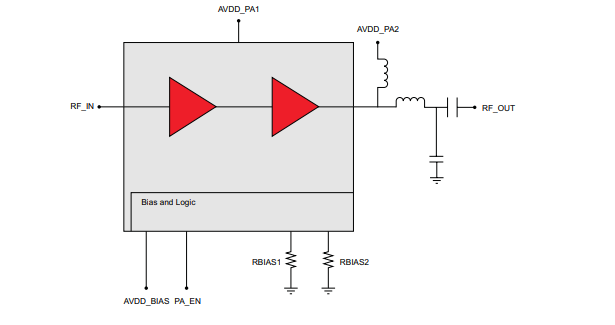

功能方框图
