INA271-HT 具有直列式滤波器功能的高温、-16V 至

INA271是一款具有电压输出的电流分流监测器，可以在-16V至+80V的共模电压下检测电流分流的压降，与电源电压无关。INA271引脚很容易实现滤波。

数据手册：*附件：INA271-HT 具有直列式滤波器功能的高温、-16V 至 80V、分级电流感应放大器技术手册.pdf

INA271提供20V/V输出电压标度。130kHz带宽简化了电流控制回路的使用。

INA271的工作电压为+2.7V至+18V，最大消耗1600µa的电源电流。该设备在-55°C至+210°C的扩展工作温度范围内指定。

特性

宽共模范围：-16V至+80V
共模抑制比：78dB
准确度：
±10mV偏移（最大）
±7.5%增益误差（最大值）
100µV/°C偏移漂移（最大）
带宽：高达130kHz
传递函数：20V/V
静态电流：1600µA（最大）
电源：+2.7V至+18V
过滤规定

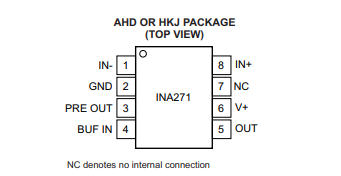

引脚配置

典型特性

应用
井下钻井
高温环境
支持极端温度应用
受控基线
一个组装/测试现场
一个制造现场
适用于极端温度（-55°C/210°C）
温度范围（1）
延长产品生命周期
延长产品变更通知
产品可追溯性
德州仪器高温产品利用
具有设计的高度优化的硅（管芯）解决方案
以及流程增强，以最大限度地提高性能
延长温度。
