OPA2325 具有RRIO和零交叉的双路精密、宽带宽、低

OPA325、OPA2325 和 OPA4325 (OPAx325) 是精密的低压互补金属氧化物半导体 (CMOS) 运算放大器，经优化后具有极低噪声和高带宽，静态工作电流仅为 650µA。

数据手册：*附件：OPA2325 具有RRIO和零交叉的双路精密、宽带宽、低噪声、低功耗ADC驱动运算放大器技术手册.pdf

OPAx325 具有零交叉失真的线性输入级，能够在整个输入范围内提供 114dB（典型值）的出色共模抑制比 (CMRR)。共模输入范围将正负电源电压分别扩展了 100mV。输出电压摆幅通常在 10mV 电源轨内。

OPAx325 同时拥有零交叉失真、高带宽 (10MHz)、高压摆率 (5V/µs) 和低噪声 (9nV/√Hz) 等优秀特性，堪称一款非常出色的逐次逼近寄存器 (SAR) 模数转换器 (ADC) 输入驱动放大器。此外，OPAx325 还具有 2.2V 至 5.5V 的宽电源电压范围，而且整个电源电压范围内的电源抑制比 (PSRR) 都极为出色，因此该器件非常适合不经稳压而直接由电池 供电的 高精度、低功耗类应用。

OPA325（单通道版）采用 SOT23-5 封装。OPA2325（双通道版）采用 SO-8 和 MSOP-8 封装。OPA4325（四通道版）采用 TSSOP-14 封装。

特性
• 零交叉失真时的精度：
– 低失调电压：150μV（最大值）
– 高共模抑制比 (CMRR)：114dB
– 轨至轨 I/O
• 高带宽：10MHz
• 静态电流：650μA/每通道
• 单电源电压范围：2.2V 至 5.5V
• 低输入偏置电流：0.2pA
• 低噪声：10kHz 时为 9nV/√Hz
• 压摆率：5V/μs
• 单位增益稳定

引脚功能和配置

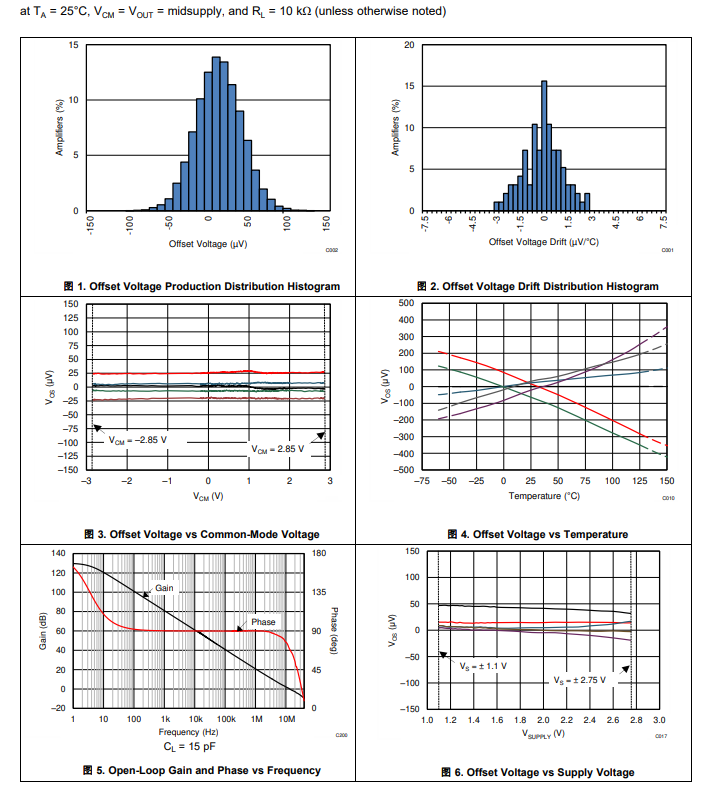

典型特性

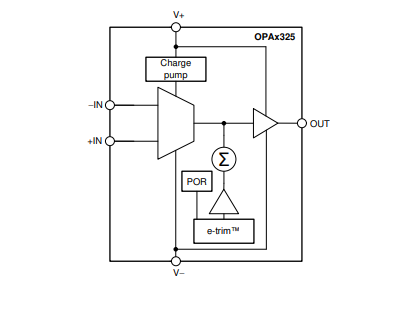

功能方框图

应用
• 高阻抗传感器信号调节
• 跨阻放大器
• 测试和测量设备
• 可编程逻辑控制器 (PLC)
• 电机控制环路
• 通信
• 输入、输出 ADC 和 DAC 缓冲器
• 有源滤波器
