INA199-Q1 符合AEC-Q100标准的、26V、双向电流检测放

INA199-Q1 是一款电压输出、电流检测放大器，可在独立于电源电压的 -0.1V 至 26V 共模电压下检测分流器上的压降。共有三种固定增益可供选择：50V/V、100V/V 和 200V/V。零漂移架构的低偏移使得该器件能够在分流器上的最大压降低至 10mV（满量程）的情况下进行电流感应。

数据手册：*附件：INA199-Q1 符合AEC-Q100标准的、26V、双向电流检测放大器技术手册.pdf

该器件可由一个电压为 2.7V 至 26V 的单电源供电，最大电源电流为 100µA。所有增益选项的额定工作温度均为 -40°C 至 +125°C，并且采用了 6 引脚 SC70 封装。

特性
• 符合面向汽车应用的 AEC-Q100 标准：
– 温度等级 1：-40°C 至 125°C，TA
• 提供功能安全型
– 可帮助进行功能安全系统设计的文档
• 宽共模范围：-0.1V 至 26V
• 失调电压：±150µV（最大值）
（支持 10mV 满量程分流压降）
• 精度：
– 增益误差（最大过热误差）：
• ±1%（C 版本）
• ±1.5%（B 版本）
– 温漂：0.5μV/°C（最大值）
– 增益漂移：10ppm/°C（最大值）
• 增益选项：
– INA199x1-Q1：50V/V
– INA199x2-Q1：100V/V
– INA199x3-Q1：200V/V
• 静态电流：100μA（最大值）
• 封装：6 引脚 SC70

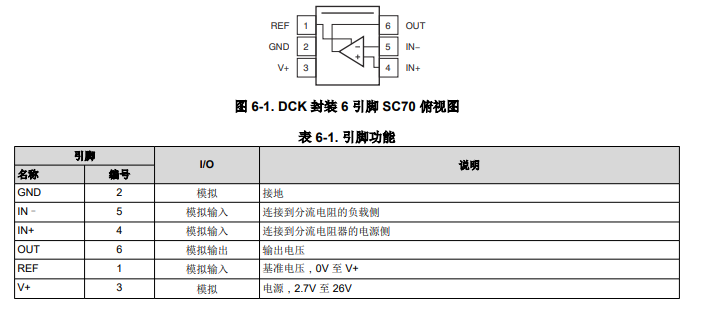

引脚功能和配置

典型特性

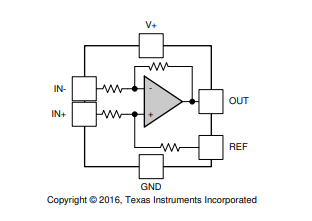

功能方框图

应用
• 后视镜
• 制动系统
• EGR 阀
• 电动座椅
• 车身控制模块
• 电动车窗
• 座椅加热器
• 无线充电
