TLV4316 四路 5.5V、10MHz、RRIO 运算放大器技术手册

TLV316（单路）、TLV2316（双路）和 TLV4316（四路）器件构成了低功耗、通用运算放大器系列。该系列器件 特有轨到轨输入和输出摆幅，并且兼具低静态电流（每通道的典型值为 400μA）、10MHz 的较宽带宽和超低噪声（1kHz 时为 12 nV/√Hz），因此对于要求在成本和性能间达到良好平衡的各类电池供电 应用 而言极具吸引力。低输入偏置电流支持在 源阻抗高达兆欧级的 应用中使用此类运算放大器。

数据手册：*附件：TLV4316 四路 5.5V、10MHz、RRIO 运算放大器技术手册.pdf

TLVx316 采用稳健耐用的设计，方便电路设计人员使用。该器件具有单位增益稳定的集成 RFI/EMI 抑制滤波器，在过驱条件下不会出现反相，并且具有高静电放电 (ESD) 保护 (4kV HBM)。

此类器件经过优化，适合在 1.8V (±0.9V) 至 5.5V (±2.75V) 的低电压状态下工作。这些最新补充的低电压互补金属氧化物半导体 (CMOS) 运算放大器与 TLVx313 和 TLVx314 系列搭配，为用户提供了广泛的带宽、噪声和功率选择，可以满足各种 应用的需求。

特性
• 单位增益带宽：10MHz
• 低 IQ：每通道 400µA
– 出色的功率带宽比
– 在温度和电源电压范围内保持稳定的 IQ
• 宽电源电压范围：1.8V 至 5.5V
• 低噪声：1kHz 时为 12nV/√Hz
• 低输入偏置电流：±10pA
• 偏移电压：±0.75mV
• 单位增益稳定
• 内部射频干扰 (RFI)/电磁干扰 (EMI) 滤波器
• 扩展温度范围：-40°C 至 +125°C

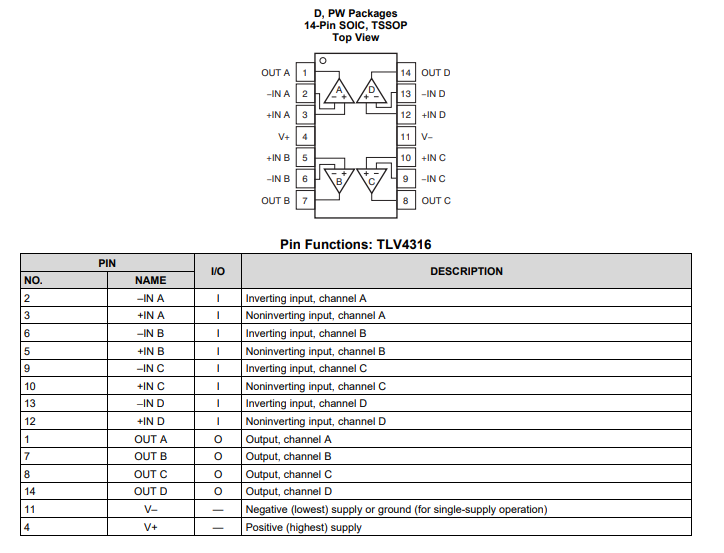

引脚功能和配置

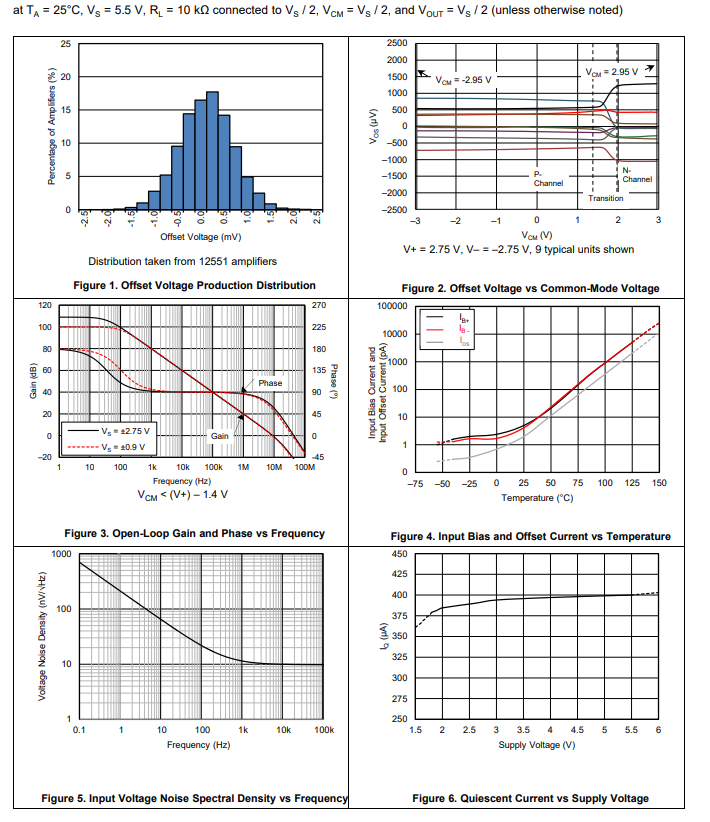

典型特性

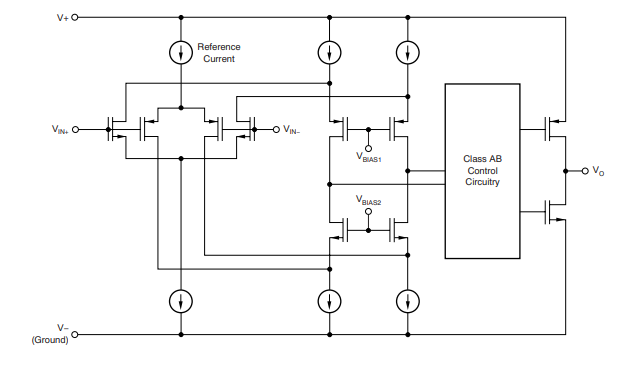

功能方框图

应用范围
• 电池供电仪器：
– 消费类应用、工业应用、医疗应用
– 笔记本电脑、便携式媒体播放器
• 传感器信号调节
• 条形码扫描器
• 有源滤波器
• 音频
