INA225 具有四个引脚可选增益设置的、36V、双向电

INA225 是一款电压输出、电流感测放大器，此放大器电流感测电阻器在 0V 至 36V 的共模电压范围内的压降，此压降与电源电压无关。 此器件是一款双向、电流分流监视器，使得外部基准可被用来测量从两个方向流入电流感测电阻器的电流。

数据手册：*附件：INA225 具有四个引脚可选增益设置的、36V、双向电流感应放大器技术手册.pdf

可使用两个增益选择端子（GS0 和 GS1）来选择四个离散增益级，以设定 25V/V，50V/V，100V/V 和 200V/V 的增益。这个低偏移、零漂移架构，连同精准增益值，可实现分流上最大压降低至满量程 10mV 时的电流感测，而同时又在整个工作温度范围内保持极高测量精度。

此器件由一个 +2.7V 至 +36V 的单电源供电，汲取 350μA 的最大电源电流。 此器件在扩展工作温度范围（-40°C 至 +125°C）下额定运行，并采用 MSOP-8 封装。

特性

• 宽共模范围：0V 至 36V
• 偏移电压：±150μV（最大值，所有增益）
• 偏移电压漂移：0.5μV/°C（最大值）
• 温度范围内的增益精度（最大值）：
  • 25V/V，50V/V：±0.15%
  • 100V/V：±0.2%
  • 200V/V：±0.3%
  • 10ppm/°C 增益漂移
• 250kHz 带宽（增益 = 25V/V）
• 可编辑增益：
  • G1 = 25V/V
  • G2 = 50V/V
  • G3 = 100V/V
  • G4 = 200V/V
• 静态电流：350μA（最大值）
• 封装：微型小外形尺寸封装 (MSOP)-8

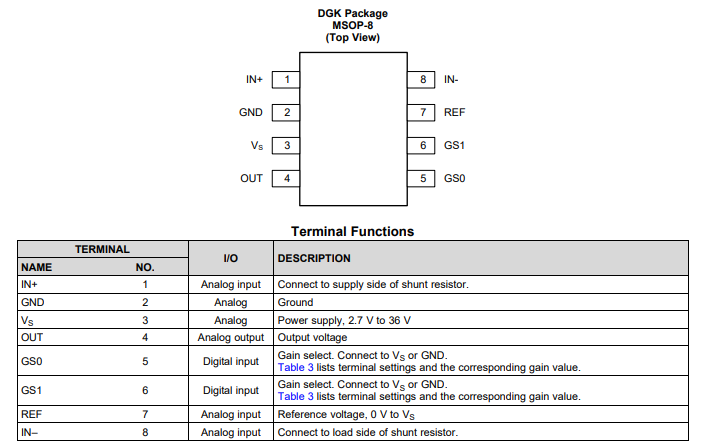

引脚功能和配置

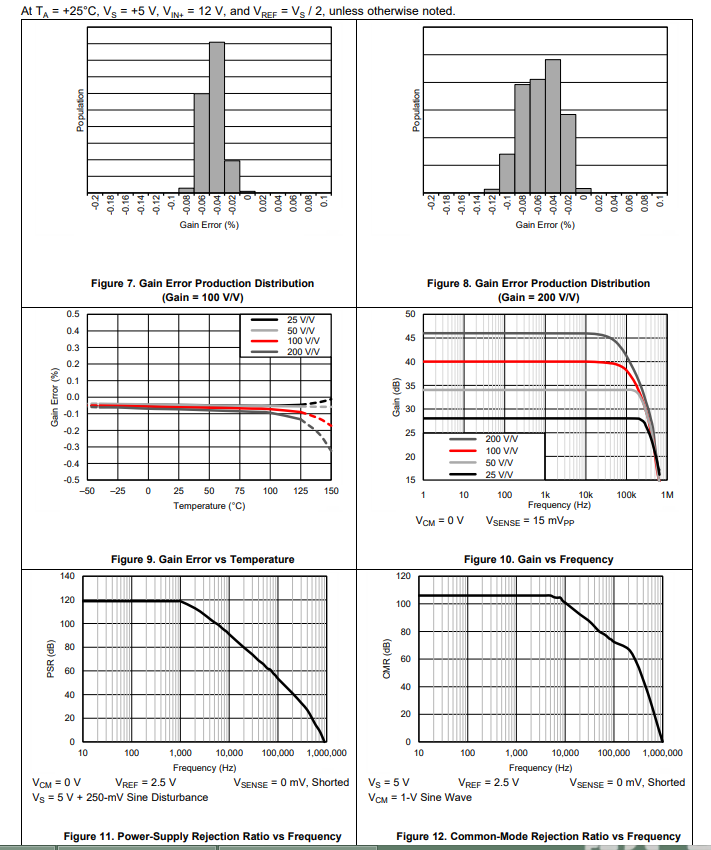

典型特性

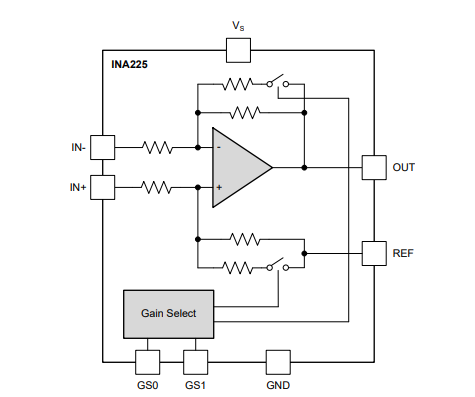

功能方框图

应用范围

• 电源
• 电机控制
• 计算机
• 电信设备
• 电源管理
• 测试和测量
