AFE032 适用于驱动低阻抗线路的低成本集成电力线

AFE032 是一款低成本，集成型，电力线通信 (PLC)，模拟前端 (AFE) 器件，此器件能够在一个数字信号处理器 (DSP) 或者微控制器控制下实现到电力线的变压器耦合连接。 这款器件非常适合于将高达 1.9A 的高电流、低阻抗线路驱动进入电抗性负载。

数据手册：*附件：AFE032 适用于驱动低阻抗线路的低成本集成电力线通信 (PLC) 模拟前端技术手册.pdf

此集成型接收器能够检测到低至 10μVRMS 的信号（G3-FCC 模式），并且能够支持宽范围增益选项以适应不同的输入信号情况。 此单片集成电路在要求严格的电力线通信应用中提供高可靠性。

AFE032 传输功率放大器由电压范围在 7V 至 24V 的单电源供电。在负载电流为典型值时 (IOUT = 1.5 A PEAK )，一个宽输出摆幅用一个额定 15V 的电源提供 12VPP 性能。

此器件在过热和短路情况下受到内部保护。 此器件还提供一个可选电流限值。 提供一个表示电流限制，过热限制和过压的中断输出。 还提供一个关断引脚，并且可被用来将此器件快速置于最低功耗状态。 为了通过串行外设接口 (SPI) 来优化功率耗散，可以启用或禁用每个功能块。

AFE032 采用耐热增强型，表面贴装，PowerPAD QFN-48 封装方式。 额定工作扩展工业结温范围为 -40°C 至 +125°C。

特性

• 支持：
  • CENELEC A，B，C，D 频带
  • ARIB STD-T84，FCC
  • FSK，SFSK 和 NB-OFDM
• 符合：
  • EN50065-1，-2，-3，-7
  • 美国联邦通信委员会 (FCC)，第 15 部分
  • ARIB STD-T84
• 标准：
  • G3，PRIME，P1901.2，ITU-G.hnem
• 可编程 Tx 低通滤波器和
  Rx 带通滤波器
• 具有热保护和过流保护的集成型电力线驱动器
• 低功耗：
  • 50mW（接收器模式）
• 接收敏感度：10μV RMS （典型值）
• 四线制 SPI 接口
• 3 个集成型零交叉检测器
• 封装方式：48 引脚四方扁平无引线 (QFN) PowerPAD
• 扩展温度范围：
  -40°C 至 +125°C

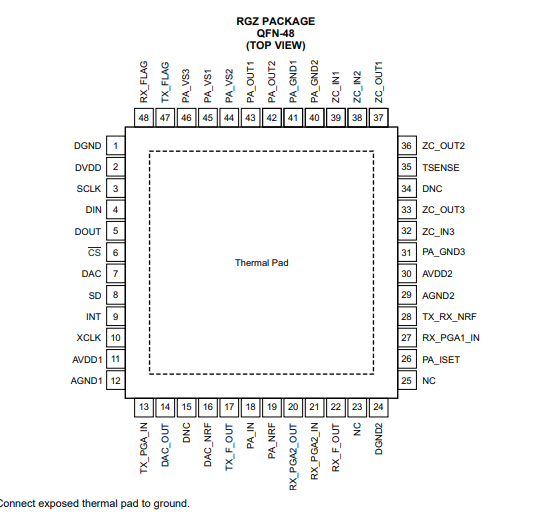

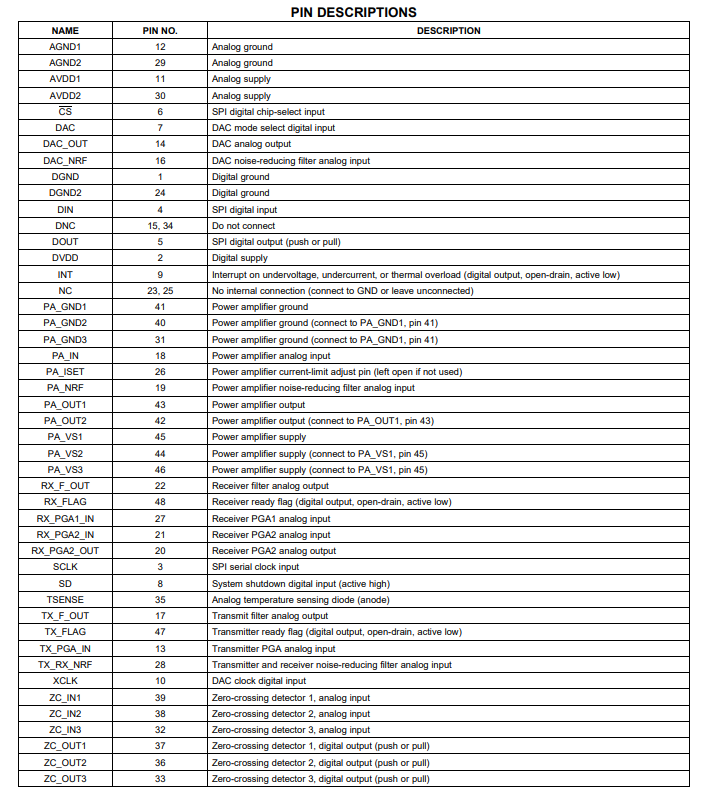

引脚功能和配置

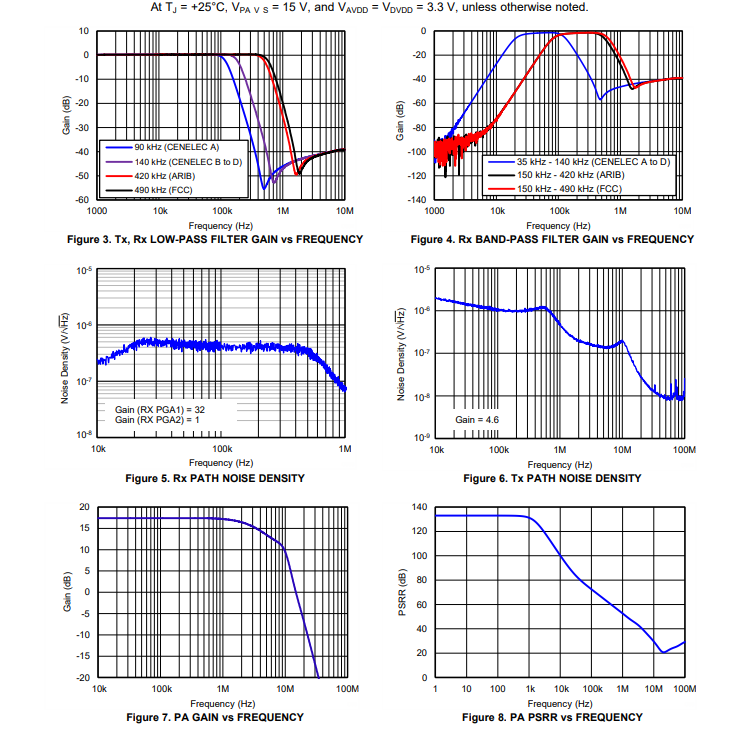

典型特性

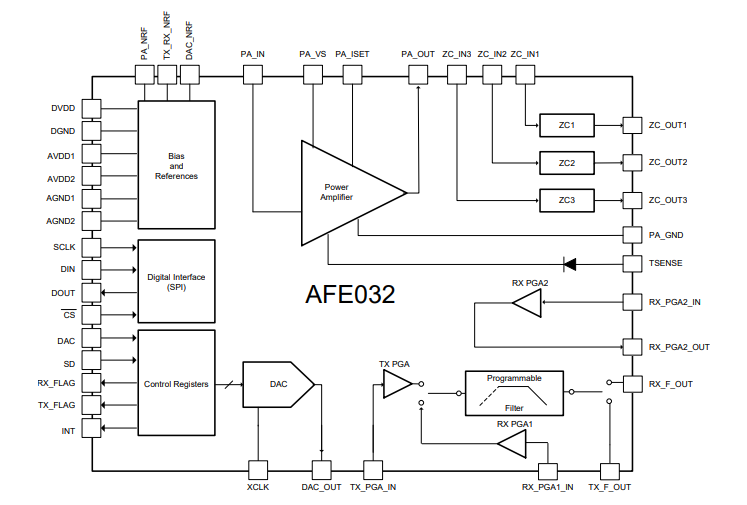

功能方框图

应用范围

• 电子仪表
• 家庭局域网
• 照明
• 太阳能
• 电缆附线和电动汽车供电设备 (EVSE)
