OPA2211-HT 低噪声低功耗精密运算放大器技术手册

OPA2211 精密运算放大器用一个电流只有 3.6mA 的电源电流实现极低 1.1nV/√Hz噪声密度。 这个器件还提供轨到轨输出摆幅，这大大增加了动态范围。

数据手册：*附件：OPA2211-HT 低噪声低功耗精密运算放大器技术手册.pdf

OPA2211 的极低电压和低电流噪声、高速度、和宽输出摆幅使得这些器件成为锁相环 (PLL) 应用中环路滤波放大器的理想选择。

在精准数据采集应用中，OPA2211 在整个 10V 输出摆幅内实现 16 位精度所需的稳定时间为 700ns。 这个交流性能，与温度范围内只有 240μV 的偏移和
0.35μV/°C 的漂移组合在一起，使得 OPA2211 成为驱动高精度 16 位模数转换器 (ADC) 或者缓冲高分辨率数模转换器 (DAC) 输出的理想选择。

OPA2211 可在 ±2.25V 至 ±18V 的宽双电源范围，或者 4.5V 至 36V 的单电源范围内运行。

这个运算放大器的额定温度范围 T A = -55°C 至 150°C。

特性

• 低电压噪声：1kHz 时为 1.1nV/√Hz
• 输入电压噪声：
  80nV PP （0.1Hz 至 10Hz）
• 总谐波失真 (THD)+N：-136dB (G=1，f=1kHz)
• 偏移电压：350μV（最大值）
• 偏移电压漂移：0.35μV/°C（典型值）
• 低电源电流：每通道 6mA（最大值）
• 单位增益稳定
• 增益带宽产品：
  80MHz (G= 100)
  45MHz (G= 1)
• 转换速率：27V/μs
• 16 位稳定时间：700ns
• 宽电源范围：
  ±2.25V 至 ±18V，或者 4.5V 至 36V
• 轨至轨输出
• 输出电流：30 mA

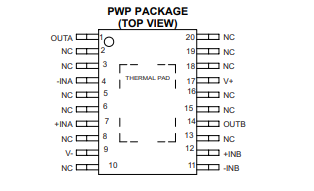

引脚图

典型特性

功能方框图

应用范围

• 潜孔打钻
• 高温环境
