LMV931-N-Q1 汽车级、单通道、5.5V、1.5MHz、65mA输出电

LMV93x-N-Q1 系列（LMV931-N-Q1 单路、LMV932-N-Q1 双路和 LMV934-N-Q1 四路）是低电压、低功耗的运算放大器，符合 AEC-Q100 1 级的要求，可适用于汽车 应用。LMV93x-N-Q1 系列可在 1.8V 至 5.5V 的电源电压工作，具有轨至轨输入和输出。输入共模电压在电源基础上向外扩展了 200mV，因此可为用户提供超出电源电压范围的增强功能。无负载时输出摆幅为轨至轨，当电源为 1.8V，负载为 600Ω 时，输出摆幅在距离轨 105mV 的范围内。LMV93x-N-Q1 器件经过优化，可在 1.8V 电压下工作，是便携式双电芯电池供电系统和单电芯锂离子电池系统的理想之选。

数据手册：*附件：LMV931-N-Q1 汽车级、单通道、5.5V、1.5MHz、65mA输出电流、RRIO运算放大器技术手册.pdf

LMV93x-N-Q1 器件具有出色的速度功耗比，可在 1.8V 电源电压下以非常低的电源电流实现 1.4 MHz 的增益带宽积。LMV93x-N-Q1 器件可驱动 600Ω 负载和高达 1000pF 的电容性负载，同时尽可能减小振铃。这些器件还具有 101dB 的高直流增益，适用于低频 应用。

单路 LMV93x-N-Q1 采用节省空间的 5 引脚 SC-70 和 SOT-23 封装。双路 LMV932-N-Q1 采用 8 引脚 SOIC 封装，四路 LMV934-N-Q1 采用 14 引脚 TSSOP 封装。这些小型封装是汽车类 应用。

特性

• 符合汽车类 标准
• 具有符合 AEC-Q100 标准的下列特性：
  • 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
  • 器件 HBM ESD 分类等级 02
  • 器件 CDM ESD 分类等级 C5
• 典型的 1.8V 电源值（除非另有说明）
• 可在 1.8V、2.7V 和 5V 指定电压下工作
• 输出摆幅
  • 600Ω 负载时，电源轨摆幅 80mV
  • 2kΩ 负载时，电源轨摆幅 30mV
• VCM 超出电源轨 200mV
• 电源电流（每个通道）100µA
• 增益宽带积 1.4MHz
• 最大 VOS 4mV
• 超小型封装
• 温度范围：−40°C 至 +125°C

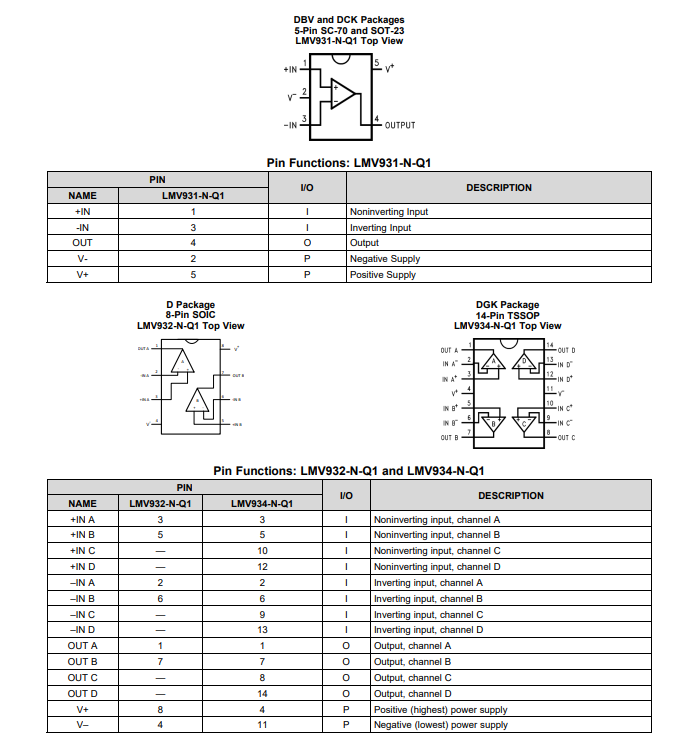

引脚功能和配置

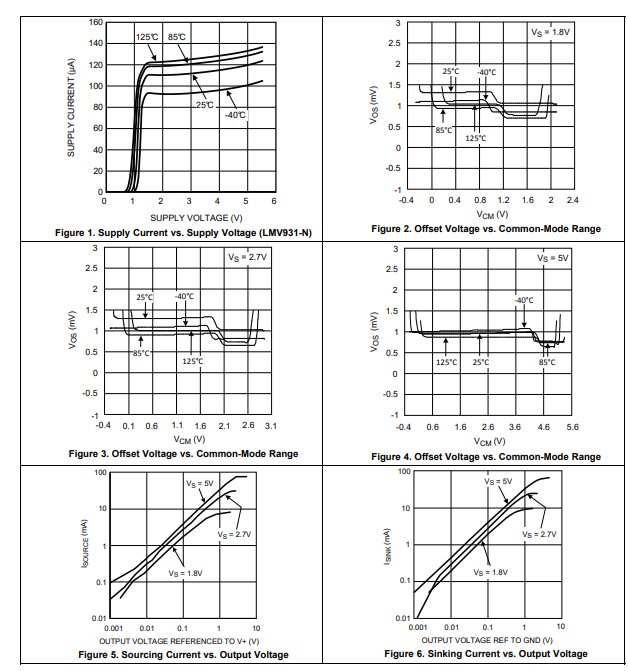

典型特性

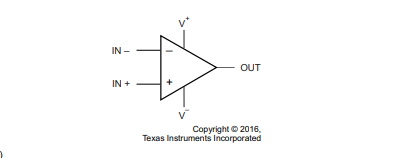

功能方框图

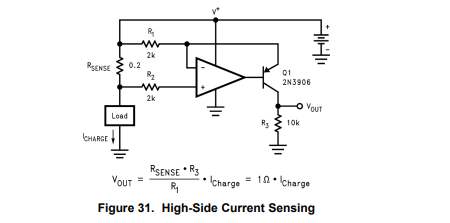

典型应用
