OPA188 低噪声、轨到轨输出、36V、零温漂、精密运

OPA188 运算放大器采用 TI 的专有自动归零技术，以提供低失调电压（最大为
25µV）并随时间推移和温度变化而实现接近零漂移的性能。此高精度低静态电流微型放大器提供高输入阻抗和摆幅为电源轨 15mV之内的轨到轨输出。输入共模范围包括负电源轨。单电源或双电源可在 4V 至 36V（±2V 至 ±18V）范围内使用。

数据手册：*附件：OPA188 低噪声、轨到轨输出、36V、零温漂、精密运算放大器技术手册.pdf

单通道版本采用微型 SOT-23-5、MSOP-8 和 SO-8 封装。所有版本的额定工作温度范围均为 -40°C 至 +125°C。

特性
• 低失调电压：25μV（最大值）
• 零漂移：0.03μV/°C
• 低噪声：8.8 nV/√Hz
– 0.1Hz 至 10Hz 噪声：0.25μVPP
• 出色的 DC 精度：
– 电源抑制比 (PSRR)；142dB
– 共模抑制比 (CMRR)：146dB
– 开环路增益：136dB
• 增益带宽：2MHz
• 静态电流：510μA（最大值）
• 宽电源电压：±2V 至 ±18V
• 轨至轨输出
• 输入包括负电源轨
• 已过滤射频干扰 (RFI) 的输入
• 微型尺寸封装

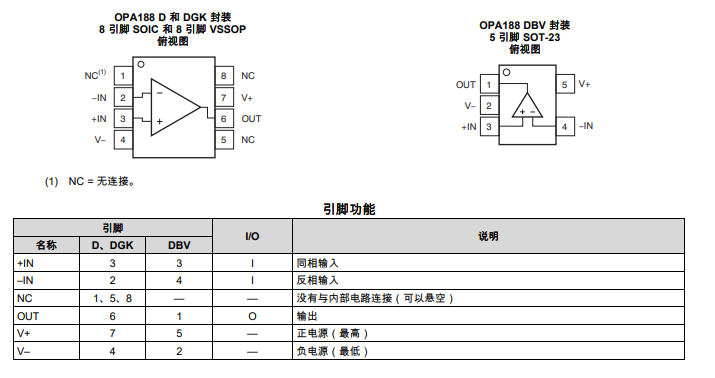

引脚功能和配置

典型特性

功能方框图

典型应用

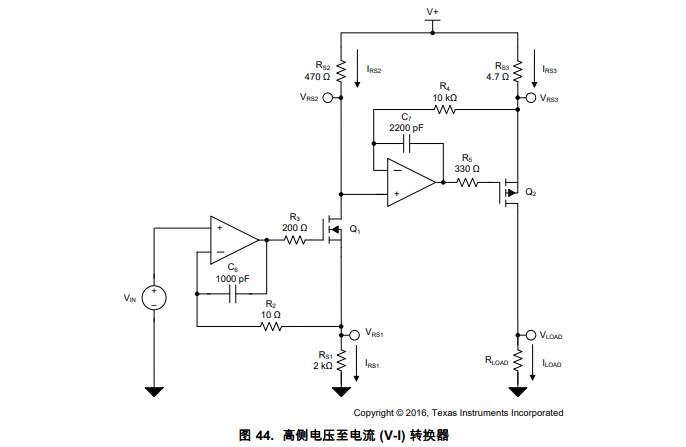

图 44 中显示的电路是高侧电压至电流 (V-I) 转换器。该转换器将 0V 至 2V 的输入电压转换为 0mA 至 100mA 的输出电流。图 45 显示了该电路的测量传递函数。OPA188 的低失调电压和温漂有助于该电路实现出色的直流精度。

应用
• 桥式放大器
• 应力计
• 传感器 应用
• 温度测量
• 电子称
• 医疗仪表
• 电阻温度检测器
